Pièces détachées Robot Polaris 280

Consulter le schéma des pièces détachées du robot Polaris 280

Consulter la liste des pièces détachées du robot Polaris 280

Numéro pièce

Désignation

Réf. Polaris

1

 Sac à limon standard avec fermeture éclair

K-13

1

 Sac ultra-fin à scratch

K-14

2

 Vis cruciforme 10-32 x 3/8" inox (par 10)

C40

 3

Capot supérieur bleu

K5

 4

 Flotteur d'équilibrage

A20

 5

 Brosse de queue en mousse

9-100-3105

 6

Gicleur et bague d'extrémité de tentacule

B25

 7

Tentacule complète

B5

 8

Anneau d'usure pour tentacule

B10

9

Collier blanc pour fixation tentacule

B15

10

Vis de réglage de débit tentacule

B20

11

Conduit d'alimentation coudé

K30

12

Tube central d'aspiration

K20

13

Large essieu avec garde-sable

C66

14

Vis 10-32 x 7/8" inox (par 2)

C76

15

Rondelle de blocage pour axe de roue C-36 (par 5)

C45

16

Plaque pour essieu C-65/C-66

C70

17

Roulement à billes de roue Polaris 280

C60

18

Vis de roue en plastique

C55

19

Rondelle plastique blanche pour vis de roue

C64

20

Pneu blanc souple

C10

20

Pneu à ventouse

C13

21

Grande roue blanche

C6

22

Large essieu roue arrière

C65

23

Kit jet arrière de propulsion

C131

24

Petite roue dentelée blanche

C16

25

Vis 4-40 x 3/16" inox (par 5)

C30

26

Vis 6-32 x 1/2" inox (par 5)

C32

27

Ressort d'arbre C-36

C25

28

Kit axe mobile Polaris 280

C36

29

Capot inférieur blanc Polaris 280

K10

30

Système de distribution d'eau venturi

K25

31

Chassis blanc Polaris 280

K145

32

Roulement à billes de turbine

C80

33

Manchon de protection pour axe de turbine

C83

34

Collier pour système de distribution (par 6)

9-100-7170

35

Cache pour essieu de turbine

A40

36

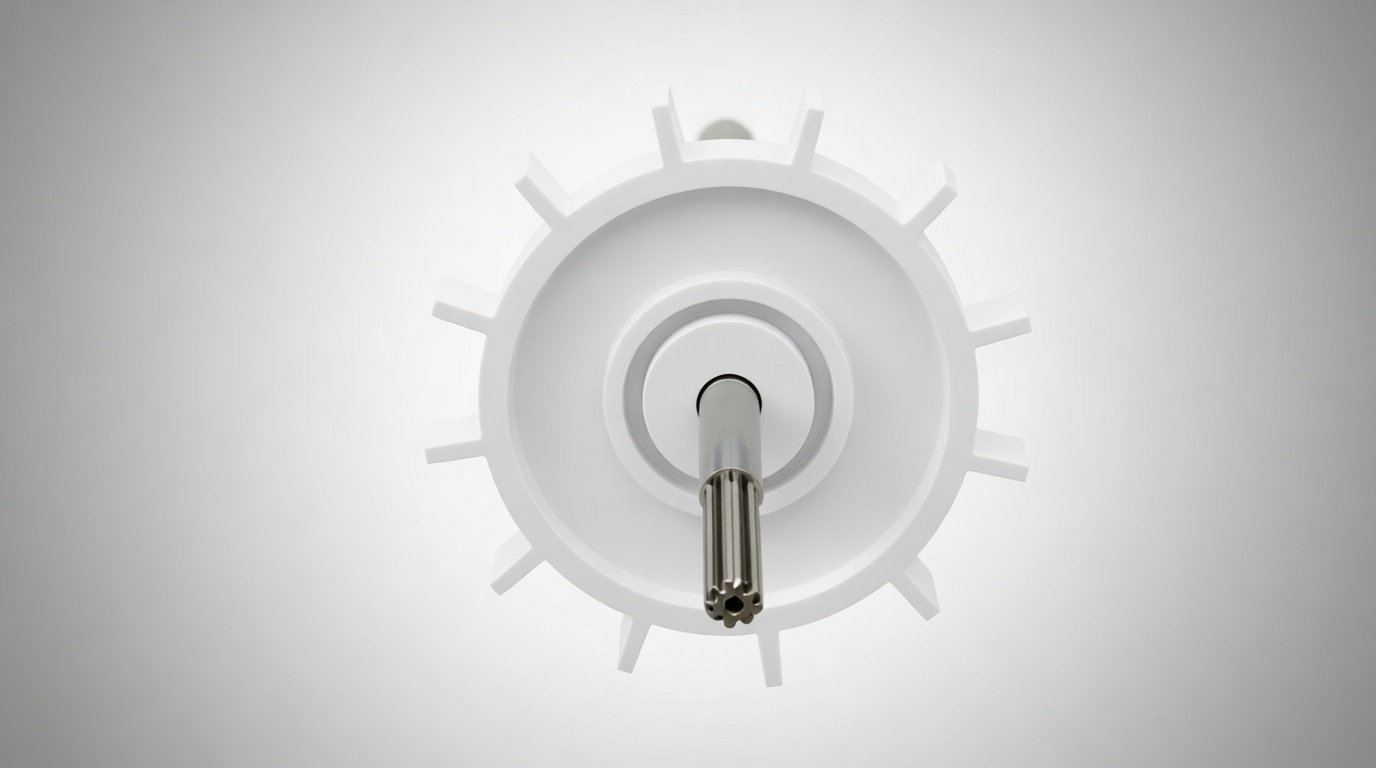

Turbine sur axe dentelé

C86

37

Tube d'alimentation turbine C-110

C120

38

Couvercle de turbine avec coude à 90°

C110

39

Collier de fixation pour sac à limon

9-100-1018

40

Disque réducteur de débit

10-112-00

41

Raccord mural universel fileté blanc

6-500-00

42

Kit connecteur universel de paroi

9-100-9001

44

Joint torique pour prise rapide de paroi

6-505-00

45

Valve de décompression

9-100-9002

46

Prise rapide de paroi

D29

47

Bague de serrage filetée pour tuyau d'alimentation

D15

49

Ensemble filtre ligne Polaris 280

48-080

50

Filtre ligne Polaris 280

48-222

51

Flotteur de tuyau d'alimentation

D10

52

Tuyau d'alimentation blanc 3m

D45

53

Émerillon à pivot

D20

54

Tuyau d'alimentation leader 3m

D50

55

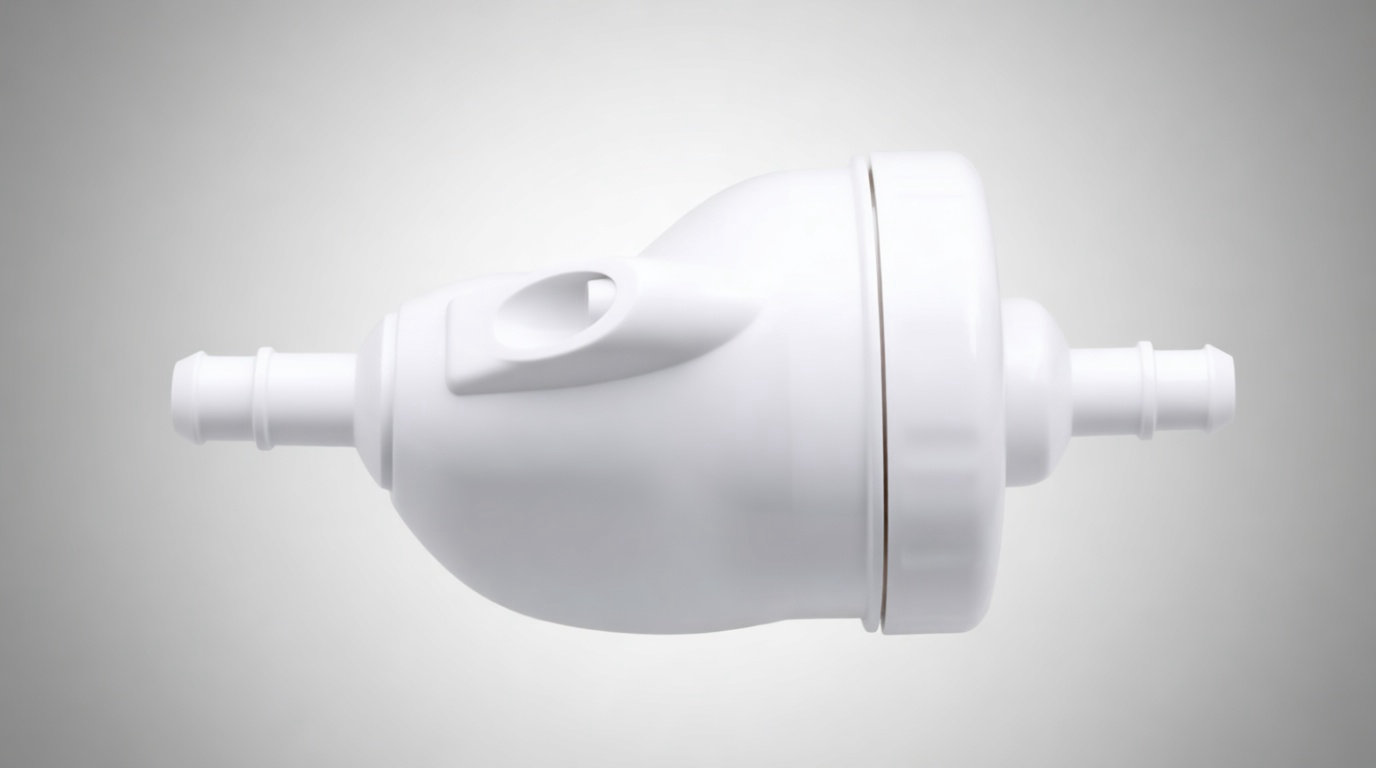

Vanne de recul

G52

56

Capot de vanne de recul G-52

G54

57

Collier de serrage pour vanne de recul

G57

58

Mécanisme interne de vanne de recul G-52

G53



Jeu de 2 pare-échelle

G21



Testeur de pression

 G35



Joint torique de vanne de recul

 G58
