La norme NF C 15-100 impose des règles strictes pour sécuriser les abords des bassins, notamment via la définition de trois volumes de protection obligatoires. Pourtant, l’humidité constante et les projections d’eau transforment chaque branchement inadapté en un danger d’électrocution immédiat.
Pour approfondir ce sujet pratique, vous pouvez lire aussi notre guide Branchement pompe piscine : installation et sécurité.
Ce guide détaille les normes de raccordement et les dispositifs de sécurité indispensables pour garantir la conformité de votre électricité piscine. Nous faisons le point sur les bonnes pratiques et le matériel nécessaire pour protéger durablement votre installation et ses utilisateurs.
- Sécurité électrique piscine et cadre réglementaire
- Architecture et composants du coffret électrique
- Installation technique et raccordement des équipements
- Maîtrise de la consommation et gestion durable
Sécurité électrique piscine et cadre réglementaire
La norme NF C 15-100 impose trois volumes de sécurité (0, 1 et 2) pour prévenir l’électrocution. L’usage d’un différentiel 30 mA et d’une liaison équipotentielle garantit une protection optimale.
Cette réglementation stricte définit précisément les zones de danger immédiat, à commencer par le bassin lui-même et ses abords directs.

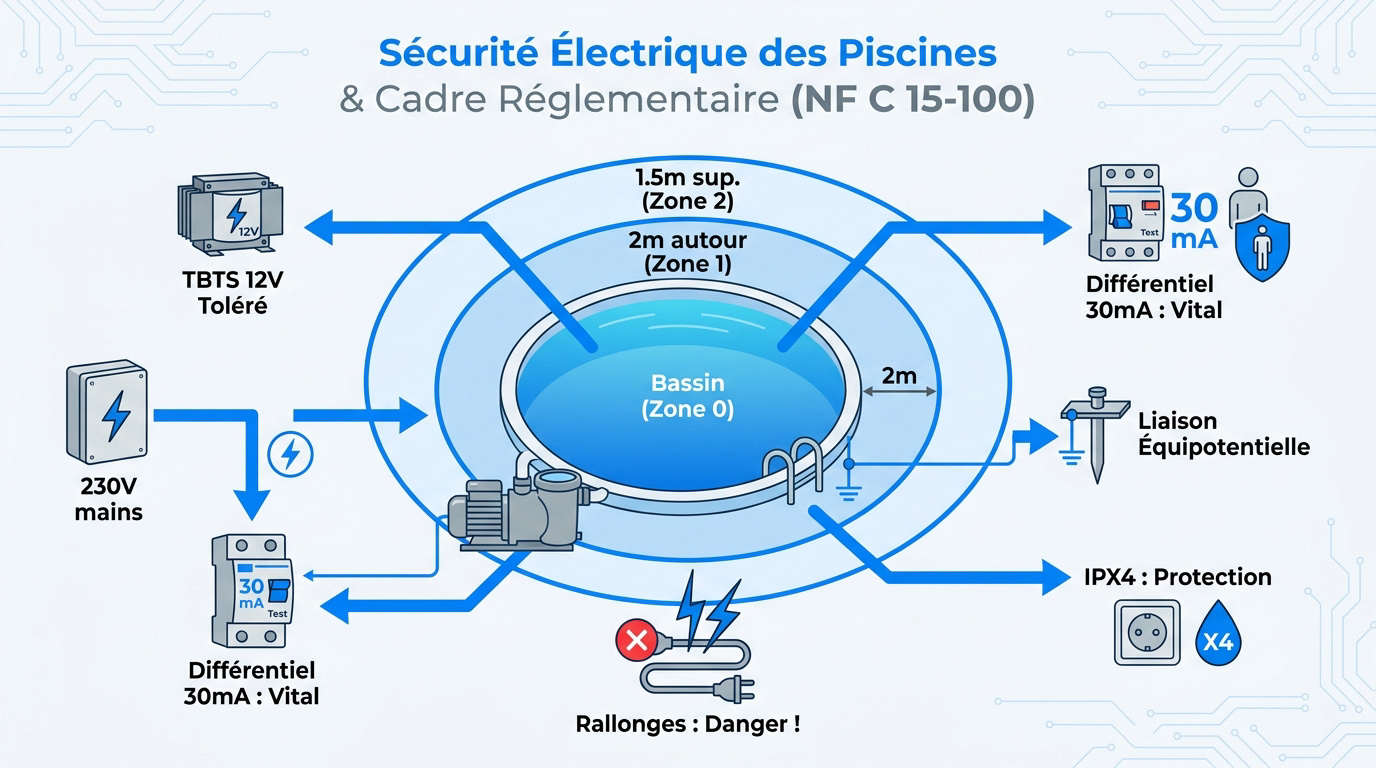

Volumes de protection de la norme NF C 15-100
Le volume 0 définit le bassin, le volume 1 ses abords sur 2m, et le volume 2 un périmètre de 1,5m supplémentaire. L’appareillage 230V est interdit en zones 0 et 1.
Seul le matériel TBTS 12V est toléré à proximité immédiate. Consultez la norme NF C 15-100 et sécurité piscine pour plus de détails. Le matériel doit être certifié pour l’usage extérieur.
Dispositifs différentiels et mise à la terre
Le disjoncteur différentiel 30 mA est le gardien de votre vie. Il coupe le courant instantanément en cas de fuite vers la terre. C’est un élément non négociable de votre tableau.
La liaison équipotentielle relie les masses métalliques au piquet de terre. Cela évite les différences de potentiel dangereuses entre l’eau et les structures.
Risques liés aux rallonges et branchements mobiles
Utiliser des rallonges volantes près du bassin est une erreur fatale. L’humidité augmente radicalement les risques de court-circuit. Privilégiez toujours des installations fixes et étanches.
Les prises extérieures doivent se situer hors du volume 2. Utilisez des boîtiers avec clapets de protection IPX4.
- Ne jamais laisser de câbles
- Utiliser des enrouleurs spécial extérieur
- Débrancher après usage
- Vérifier l’état des gaines

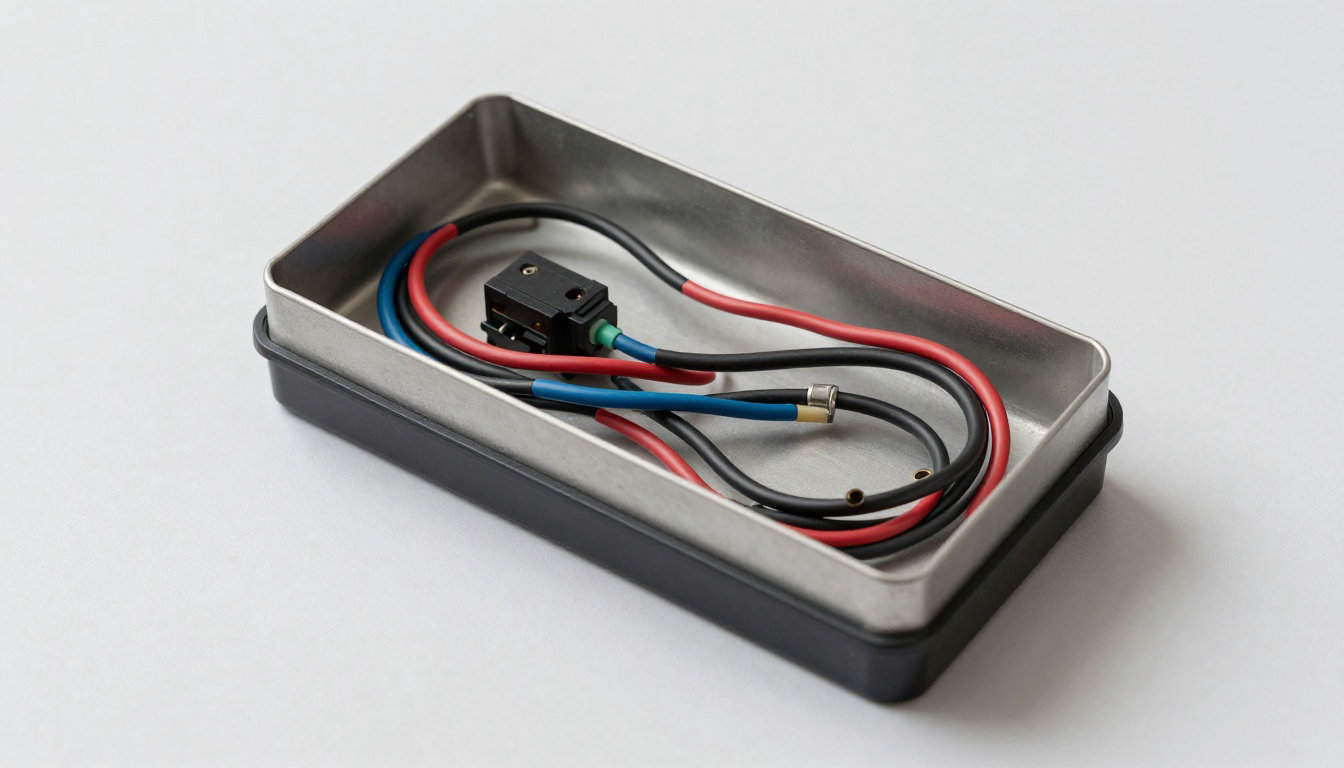

Architecture et composants du coffret électrique

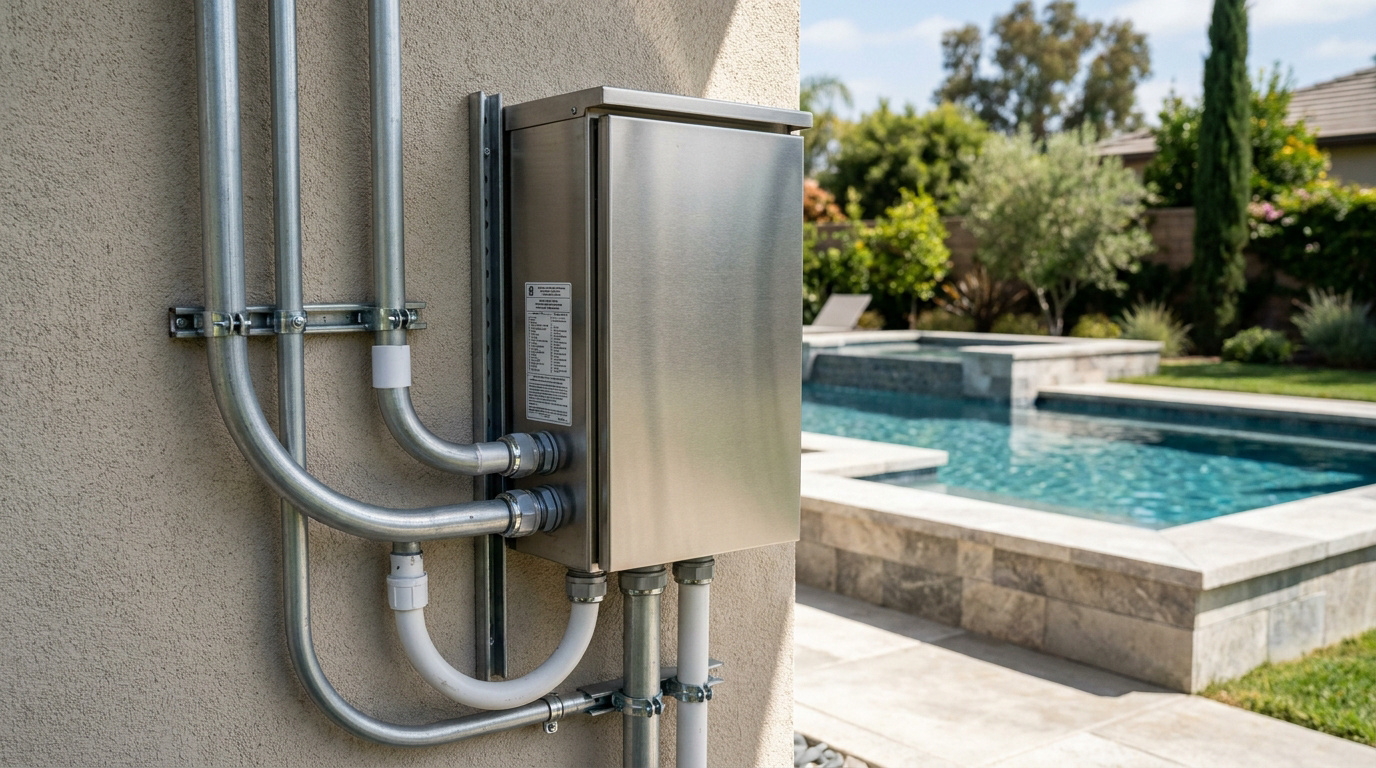

Une fois le cadre légal posé, il faut s’intéresser au cerveau de votre installation : le coffret de commande qui pilote chaque équipement.
Horloge de programmation et contacteur de puissance
L’horloge gère les cycles de filtration selon la température de l’eau. Elle automatise le nettoyage sans intervention manuelle quotidienne. C’est un gain de temps et de confort considérable.
Le contacteur de puissance soulage l’horloge en supportant l’intensité de la pompe. Il évite que les contacts de l’horloge ne grillent prématurément.
Si la pompe ne démarre pas, vérifiez les picots de l’horloge. La poussière ou l’humidité bloquent souvent le mécanisme interne.
Disjoncteurs magnétothermiques pour la pompe
Le disjoncteur magnétothermique protège le moteur contre les surcharges et les blocages mécaniques. Il doit être calibré précisément sur l’intensité nominale de votre pompe. Un mauvais réglage rend la protection inutile.
| Volume (m³) | Puissance (W) | Disjoncteur (A) |
|---|---|---|
| 30m³ | 370W | 1.6-2.5A |
| 50m³ | 550W | 2.5-4A |
| 80m³ | 750W | 4-6.3A |
| 100m³ | 1100W | 6.3-10A |
Maintenance annuelle et diagnostic du boîtier
Les vibrations de la pompe peuvent desserrer les borniers électriques avec le temps. Un mauvais contact crée un échauffement dangereux pouvant mener à un incendie. Vérifiez le serrage chaque printemps.
Gardez le local technique sec et bien ventilé. La corrosion attaque les composants électroniques et réduit leur durée de vie. Un coup de propre évite bien des pannes.
Testez mensuellement le bouton « Test » du différentiel. C’est le seul moyen de vérifier son bon fonctionnement.
Installation technique et raccordement des équipements
Le choix des composants est fait, mais leur mise en œuvre physique demande une rigueur absolue, surtout pour les liaisons enterrées.
Section des câbles et distances de raccordement
La distance entre la maison et le local technique dicte la section des câbles. Une section trop faible provoque des chutes de tension. Cela fatigue inutilement les moteurs de filtration.
Utilisez des gaines TPC rouges enterrées à 50 cm de profondeur. N’oubliez pas le grillage avertisseur rouge au-dessus du conduit pour la sécurité.
Pour 20 mètres, du 2,5 mm² suffit généralement pour une pompe standard. Au-delà, passez sur du 4 mm² ou 6 mm² pour compenser.
Éclairage basse tension et indices IP
Les projecteurs subaquatiques fonctionnent obligatoirement en 12V Très Basse Tension de Sécurité. Un transformateur d’isolement sépare le circuit du réseau 230V domestique. C’est une barrière physique contre l’électrocution. Ne modifiez jamais ce montage d’origine.
Les projecteurs subaquatiques doivent impérativement utiliser une alimentation 12V TBTS via un transformateur d’isolement. Ne modifiez jamais ce dispositif de protection d’origine.
L’indice IP68 est requis pour toute immersion permanente. Pour les abords, un IP65 suffit contre les projections. Les LED remplacent avantageusement les anciens halogènes énergivores.

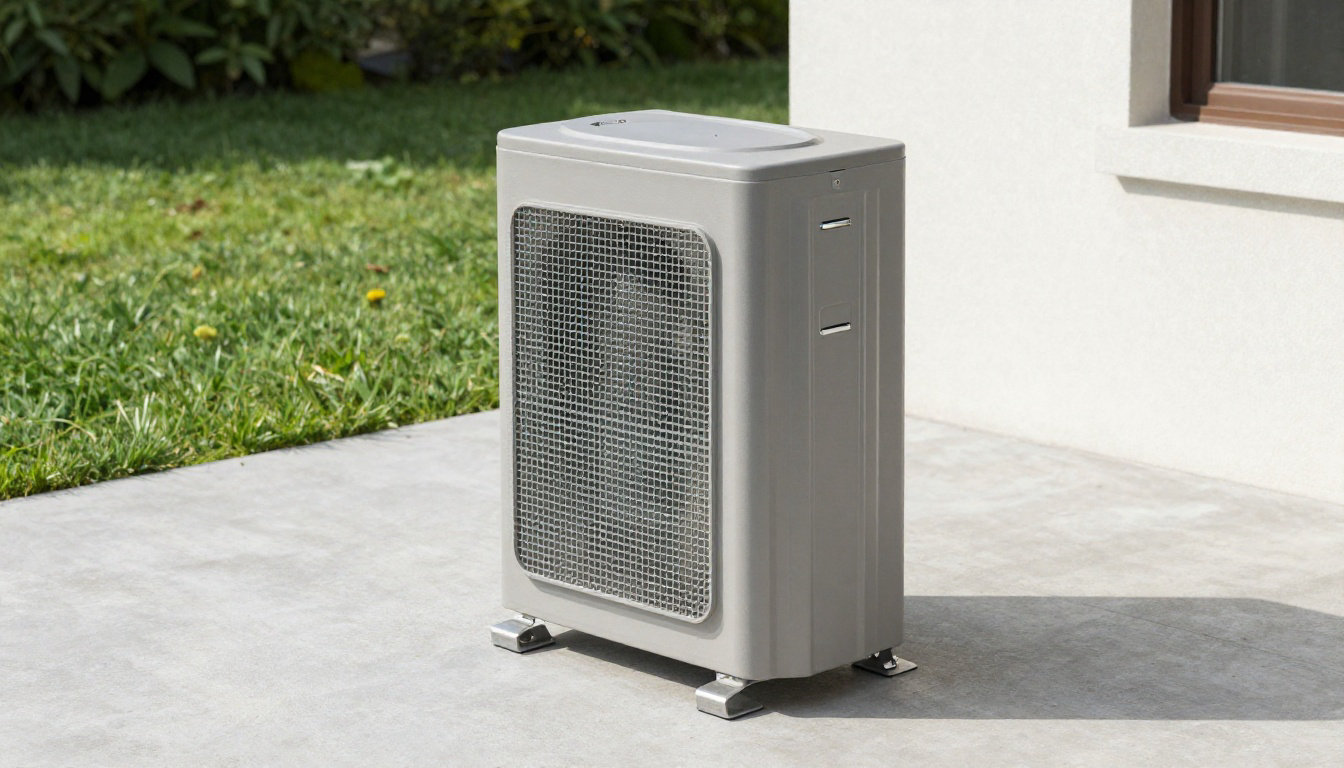

Alimentation de la pompe à chaleur et du chauffage
Une pompe à chaleur nécessite une ligne dédiée avec son propre disjoncteur. Le courant d’appel au démarrage peut être élevé. Un disjoncteur de courbe D est souvent recommandé ici.
Les réchauffeurs électriques consomment énormément d’énergie instantanée. Vérifiez que votre abonnement EDF supporte cette charge supplémentaire. Consultez nos guides sur la Construction & rénovation – PrimePiscine Magazine.
Faites appel à un électricien qualifié. Ces raccordements lourds ne supportent aucun bricolage approximatif.
Maîtrise de la consommation et gestion durable
Sécuriser son installation est une priorité, mais optimiser son coût de fonctionnement permet de profiter du bassin sans se ruiner.
Calcul du coût énergétique annuel du bassin
Pour estimer votre dépense, multipliez la puissance de la pompe par le temps de filtration quotidien. Le prix du kWh fait ensuite le reste. C’est souvent le premier poste de dépense.
Consultez ce coût de filtration journalier estimé par EDF. Ces chiffres varient selon la puissance de votre matériel et votre contrat.
Filtrez durant les heures creuses si votre tarif le permet. Cela réduit la facture annuelle de façon significative sans effort. Votre portefeuille vous remerciera.
Filtration : 1er poste de dépense. Hivernage : Actif (facile) vs Passif (économique). ROI Solaire : Maximal en été.

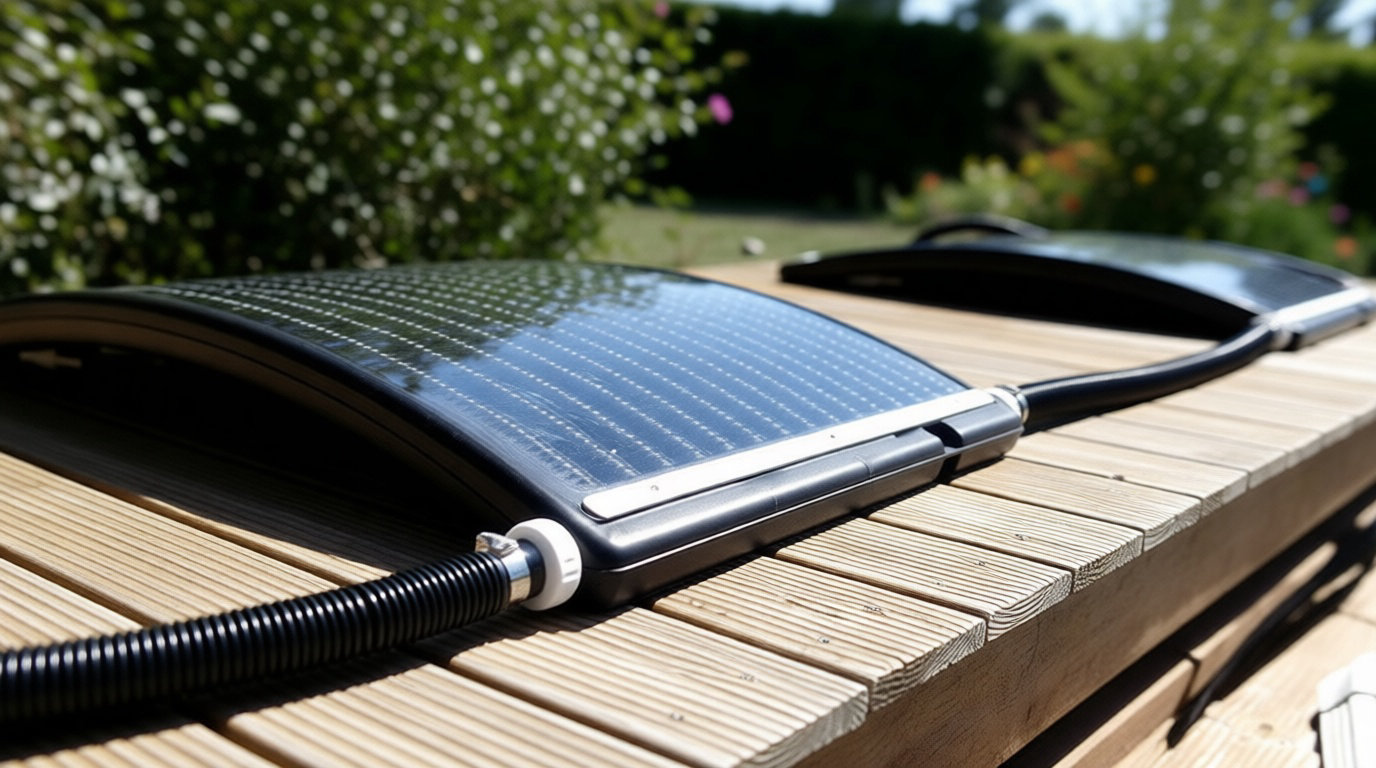

Solutions solaires et pilotage intelligent
L’autoconsommation solaire devient rentable pour les piscines. Les panneaux produisent quand la pompe tourne, en plein soleil. C’est une synergie parfaite pour l’environnement et votre portefeuille.
La domotique permet de piloter la filtration depuis son smartphone. Vous ajustez le temps de marche selon la météo réelle, même en déplacement. L’efficacité est totale.
Pensez à calculer les quantités de produits pour optimiser aussi le traitement. Un pilotage fin évite le gaspillage inutile.
Impact de l’hivernage sur la facture d’électricité
L’hivernage actif laisse tourner la pompe quelques heures par jour. Cela évite le gel et garde l’eau propre. C’est plus simple mais plus coûteux que l’hivernage passif complet.
Une bâche de sécurité ou une couverture solaire limite la déperdition calorifique. Moins de froid signifie moins de besoins en chauffage au printemps. C’est un investissement vite rentabilisé.
Voici les gestes essentiels :
- Réduire le temps de filtration sous 12°C.
- Surveiller le risque de gel.
- Nettoyer les filtres avant l’arrêt.
La conformité à la norme NF C 15-100, l’usage d’un différentiel 30 mA et un coffret bien entretenu garantissent une sécurité électrique piscine sans faille. Appliquez ces standards dès maintenant pour protéger vos proches et optimiser durablement vos coûts énergétiques. Une installation rigoureuse est la clé pour profiter sereinement de votre bassin.
Pour sécuriser l’ensemble du bassin, cette lecture peut être complétée par améliorer l’éclairage autour du bassin et sécuriser l’accès au bassin. Dans le même thème, choisir une alarme de piscine apporte un repère supplémentaire utile.
FAQ
Quelle est la réglementation électrique en vigueur pour une piscine ?
L’installation doit impérativement respecter la norme NF C 15-100, plus précisément la section 702. Cette réglementation définit trois volumes de sécurité autour du bassin (0, 1 et 2) afin de prévenir tout risque d’électrocution en limitant l’usage d’appareils électriques selon leur proximité avec l’eau.
Pour garantir une protection optimale, la norme impose l’utilisation d’un disjoncteur différentiel de 30 mA pour tous les circuits. Elle exige également une liaison équipotentielle reliant toutes les masses métalliques à la terre pour supprimer toute différence de potentiel dangereuse.
Quels sont les dispositifs de sécurité indispensables pour mon installation ?
Le disjoncteur différentiel haute sensibilité de 30 mA est l’élément central de votre sécurité ; il coupe instantanément le courant en cas de fuite. Chaque équipement majeur, comme la pompe de filtration ou la pompe à chaleur, doit posséder sa propre protection magnétothermique pour éviter les surcharges.
En complément, l’éclairage et les équipements situés dans les volumes proches du bassin doivent fonctionner en Très Basse Tension de Sécurité (TBTS), soit 12V en courant alternatif. L’intervention d’un électricien qualifié est fortement recommandée pour certifier la conformité de ces dispositifs.
Comment choisir le bon disjoncteur pour ma pompe de filtration ?
Le calibrage du disjoncteur magnétothermique dépend de l’intensité nominale de votre pompe, exprimée en Ampères. Pour une pompe de 1100W (1,5 CV) en monophasé, l’intensité est d’environ 4,78 A ; un disjoncteur de 6 A est alors approprié pour supporter le pic d’intensité au démarrage.
Un mauvais réglage peut entraîner des déclenchements intempestifs ou, à l’inverse, ne pas protéger le moteur contre une surchauffe. Il est essentiel de se référer à la plaque signalétique de l’appareil pour ajuster précisément la protection.
Quelle section de câble faut-il prévoir pour le raccordement ?
La section du câble dépend de la puissance de l’installation et de la distance entre le tableau général et le local technique. Pour une distance de 20 mètres et une pompe standard, une section de 2,5 mm² est généralement suffisante afin d’éviter les chutes de tension préjudiciables aux moteurs.
Les câbles doivent être enterrés à 60 cm de profondeur dans des gaines ICTA, accompagnés d’un grillage avertisseur rouge. Pour des distances supérieures ou des équipements énergivores comme une pompe à chaleur, il est nécessaire de passer à des sections de 4 mm² ou 6 mm².
Comment réduire la consommation électrique de ma piscine ?
L’optimisation passe d’abord par un temps de filtration ajusté : la règle consiste à diviser la température de l’eau par deux pour obtenir le nombre d’heures de marche quotidien. L’utilisation d’une bâche solaire limite également les déperditions de chaleur, réduisant ainsi la sollicitation du chauffage.
Privilégier le fonctionnement de la pompe durant les heures creuses permet de réaliser des économies substantielles. Enfin, l’installation de projecteurs à LED, bien moins énergivores que les anciens modèles halogènes, contribue à diminuer la facture énergétique annuelle.
