La norme NF C15-100 impose une distance de sécurité minimale de 3,50 mètres entre le bassin et les équipements électriques pour prévenir tout risque d’électrocution.
Une erreur lors du branchement pompe piscine compromet la qualité de l’eau et expose les utilisateurs à des dangers électriques réels. Ce guide détaille les étapes techniques pour réaliser une installation hydraulique étanche et un raccordement électrique conforme aux règles de sécurité en vigueur. On décortique les procédures de montage et d’amorçage pour garantir la longévité de votre matériel de filtration.
- Branchement pompe piscine : choisir l’emplacement stratégique
- Raccordement hydraulique : garantir une étanchéité parfaite
- Branchement électrique : respecter la norme NF C15-100
- Comment réussir l’amorçage et le premier démarrage ?

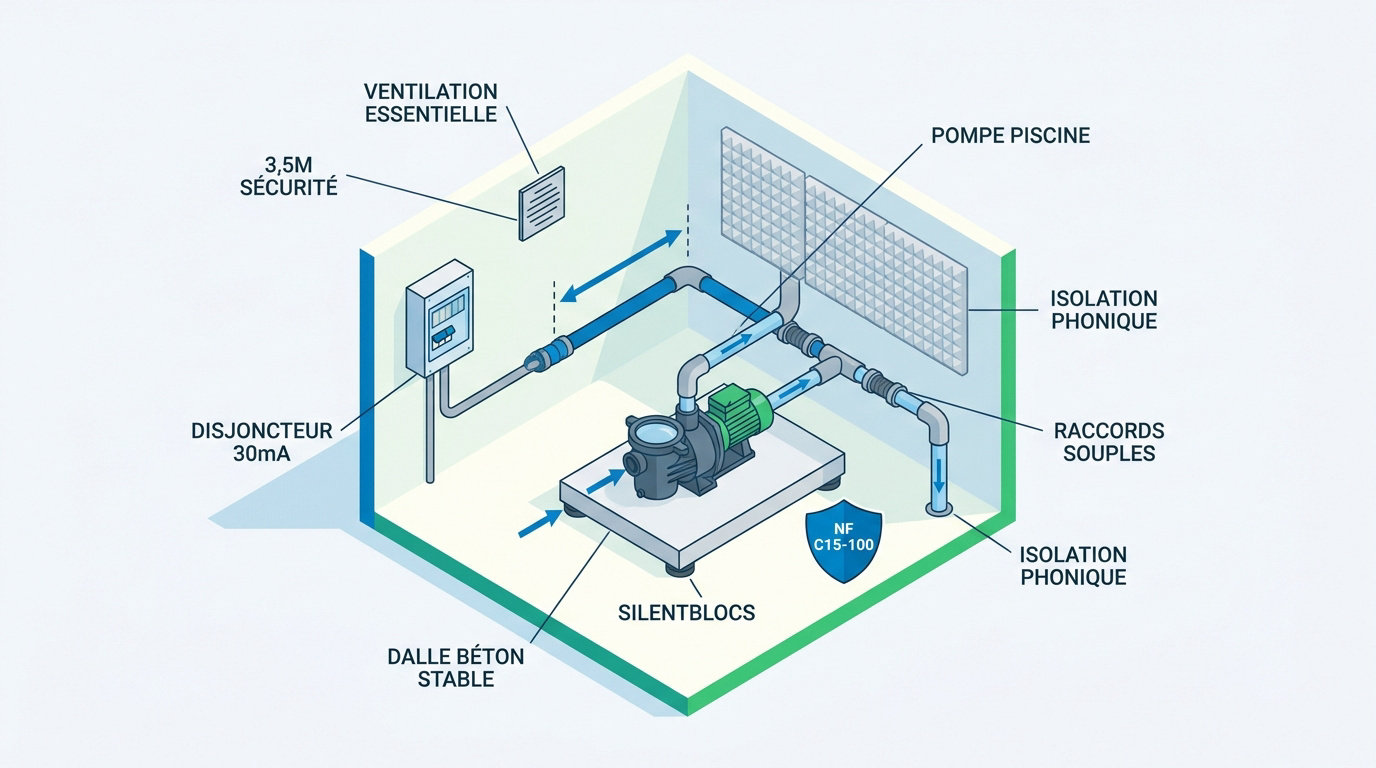

Branchement pompe piscine : choisir l’emplacement stratégique
L’installation exige un périmètre de sécurité de 3,50 mètres du bassin selon la norme NF C15-100. Une dalle béton stable, une ventilation efficace et un disjoncteur 30 mA garantissent la longévité du moteur et la protection des baigneurs.
Réussir le branchement pompe piscine commence par une réflexion sur son positionnement, bien avant de manipuler les raccords hydrauliques ou les câbles électriques.
Respecter les distances de sécurité et d’accessibilité
La norme NF C15-100 impose une distance minimale de 3,5 mètres entre la pompe et le bassin. Cette règle stricte protège les équipements des projections d’eau accidentelles. Elle limite aussi les risques d’électrocution pour les baigneurs.
L’espace autour du moteur doit rester dégagé pour les interventions de maintenance. Une bonne sécurité électrique passe par un accès rapide au boîtier de connexion. Ne négligez jamais cet aspect pratique.
Placer la pompe trop loin génère des pertes de charge importantes. Une proximité relative optimise le flux hydraulique. Trop de distance fatigue inutilement le moteur et réduit l’efficacité de la filtration.
Assurer la stabilité et la ventilation du support
Une dalle en béton parfaitement plane est indispensable pour supporter l’équipement. Un socle instable provoque des torsions sur les tuyauteries rigides. Cela risque de fissurer les raccords à long terme. La planéité est donc non négociable.
Le local technique doit bénéficier d’une circulation d’air constante. Une ventilation efficace évite que le moteur ne monte trop en température durant l’été. Cela prévient également la condensation corrosive pour les composants métalliques.
Surélever l’équipement de 10 cm constitue une précaution intelligente. Cette hauteur protège le moteur des dégâts en cas de fuite d’eau mineure.
Anticiper les nuisances sonores et les vibrations
L’usage de silentblocs en caoutchouc sous les pieds de la pompe est fortement conseillé. Ces accessoires absorbent les ondes mécaniques avant qu’elles ne se propagent. Le confort sonore du jardin en dépend directement.
Utilisez des silentblocs en caoutchouc sous les pieds de la pompe et des raccords souples en PVC armé pour absorber les vibrations mécaniques.
Installer des raccords souples en PVC armé permet de désolidariser la pompe du réseau rigide. Ils cassent la propagation du bruit dans la tuyauterie. C’est une astuce souvent oubliée par les installateurs débutants.
L’isolation phonique des parois du local technique renforce le silence. Utilisez des mousses alvéolées si l’équipement est proche d’une zone de repos. Cela réduit l’écho et les bourdonnements gênants.

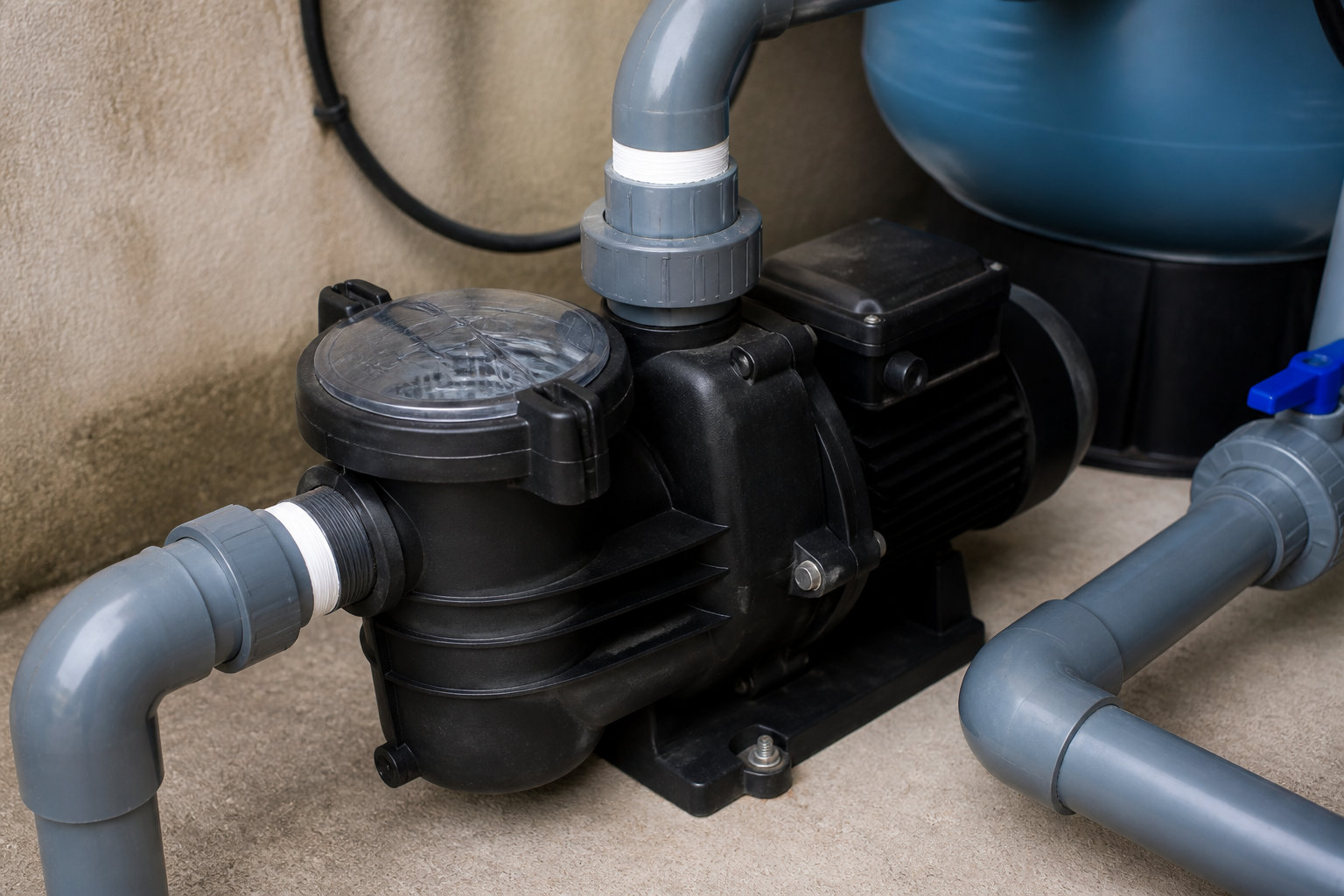

Raccordement hydraulique : garantir une étanchéité parfaite
Une fois l’emplacement validé, il faut maintenant s’attaquer au circuit d’eau pour que le flux circule sans la moindre fuite.
Connecter les tuyaux d’aspiration et de refoulement
Identifier précisément l’entrée d’eau (aspiration) et la sortie (refoulement). Une inversion empêcherait tout fonctionnement. Le sens est généralement gravé sur le corps de pompe.
Appliquer 6 tours de ruban téflon sur les filetages et respecter impérativement le sens de l’eau gravé sur le corps de pompe.
Appliquer du ruban téflon sur les filetages mâles. Faites au moins six tours dans le sens du vissage. Cela garantit une jonction étanche sans forcer.
Aligner les tubes avant de serrer. Une contrainte mécanique latérale finit toujours par créer un suintement désagréable.
Installer les vannes d’isolement et les clapets
Placer des vannes d’arrêt sur chaque ligne. Elles permettent de démonter la pompe sans vider le bassin. C’est indispensable pour nettoyer le préfiltre sereinement. Consultez notre guide pour le choix de la pompe adapté.
Installer un clapet anti-retour si la pompe est en charge. Cela évite que la colonne d’eau ne redescende et désamorce le système.
Vérifier le sens de la flèche sur les clapets. Une erreur bloque totalement le passage de l’eau.
Dimensionner les tuyauteries pour limiter les pertes
Choisir un diamètre de 50 mm ou 63 mm. Le débit doit correspondre à la puissance du moteur. Un tuyau trop étroit bride les performances hydrauliques.
| Diamètre tuyau | Perte estimée (bar) |
|---|---|
| Ø 50 mm | 0,4 bar |
| Ø 63 mm | 0,1 bar |
Limiter les coudes à 90 degrés. Chaque angle droit freine le passage de l’eau. Préférez deux coudes à 45 degrés pour plus de fluidité.
Utiliser des raccords à grand rayon. Ils optimisent la pression et réduisent la consommation électrique du moteur.

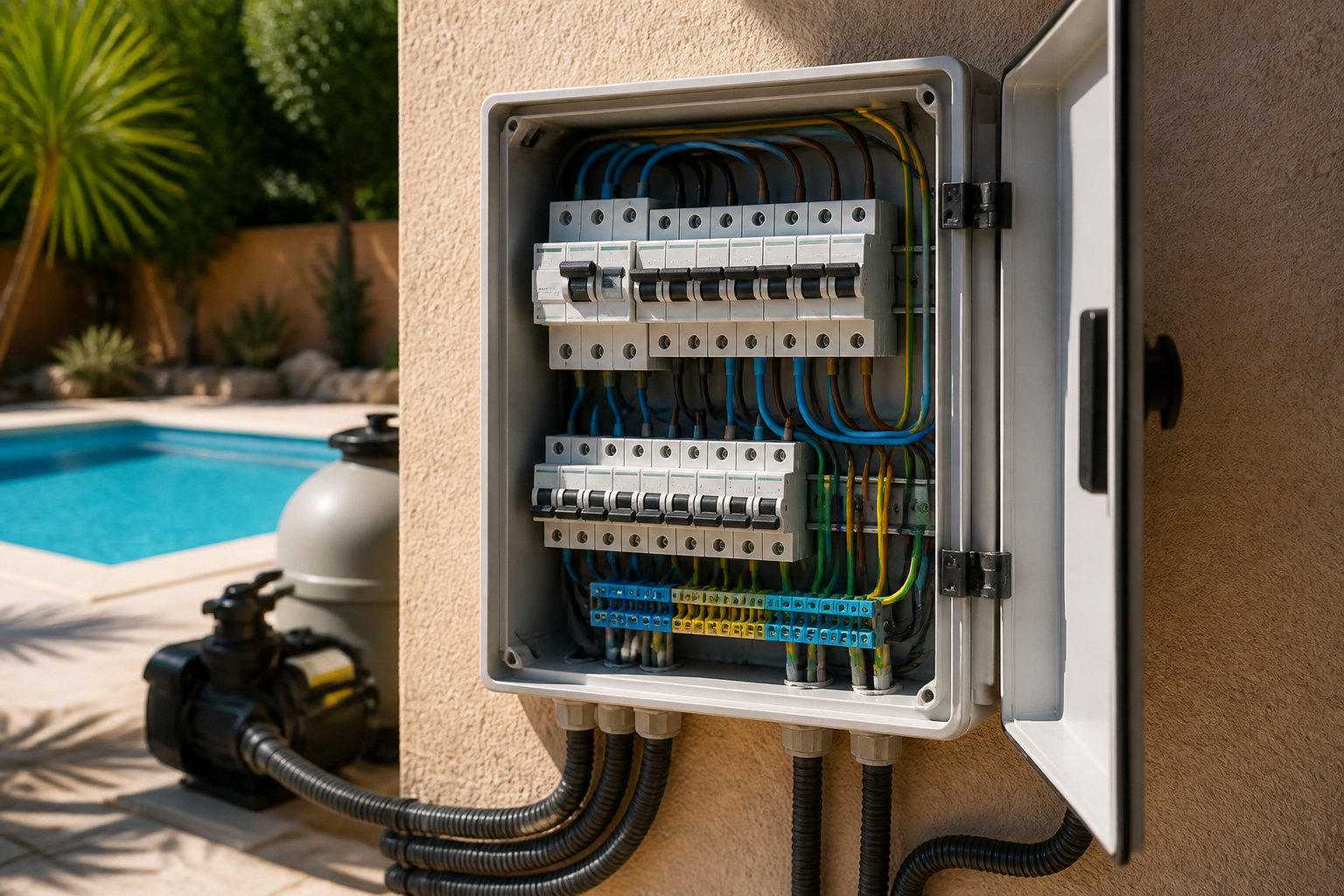

Branchement électrique : respecter la norme NF C15-100
Le circuit d’eau étant clos, passons à l’alimentation électrique, une étape où la rigueur sauve littéralement des vies.
La norme NF C15-100 impose un différentiel de 30 mA et une mise à la terre pour évacuer les courants de fuite.
Installer un disjoncteur différentiel de 30 mA
Installer un différentiel haute sensibilité de 30 mA. Ce dispositif coupe le courant au moindre défaut d’isolement. C’est le rempart principal contre l’électrocution en piscine.
Dédier un tableau secondaire à l’équipement du bassin. Il regroupe la filtration, l’éclairage et le chauffage. Les pompes à vitesse variable exigent souvent un type B.
Tester le bouton « Test » du disjoncteur chaque mois. Une vérification régulière assure que le mécanisme n’est pas grippé.
Choisir la section de câble selon la puissance
Calculer la section selon l’éloignement. Une distance importante nécessite des fils plus gros pour compenser la perte. Ne sous-estimez jamais ce paramètre technique.
| Puissance (CV) | < 20m | 20-50m | Section |
|---|---|---|---|
| 0.5 à 1 CV | 1.5 mm² | 2.5 mm² | 1.5-2.5 mm² |
| 1.5 à 2 CV | 2.5 mm² | 4 mm² | 2.5-4 mm² |
Utiliser du câble type H07RN-F. Sa gaine en néoprène résiste à l’humidité et aux UV. C’est le standard pour l’extérieur.
Respecter les couleurs conventionnelles. Le bleu pour le neutre et le marron pour la phase.
Raccorder la mise à la terre et le moteur
Relier la borne de terre du moteur au piquet principal. Cette connexion évacue les courants de fuite. Ne faites jamais l’impasse sur cette sécurité vitale avec un fil vert et jaune.
Serrer les cosses avec une pince adaptée. Un contact lâche provoque des arcs électriques dangereux.
Vérifier le schéma de câblage sur le couvercle. Les pontages diffèrent entre monophasé et triphasé.
Comment réussir l’amorçage et le premier démarrage ?
Tout est branché et sécurisé ; il reste maintenant à donner le premier souffle à votre installation sans abîmer le matériel.

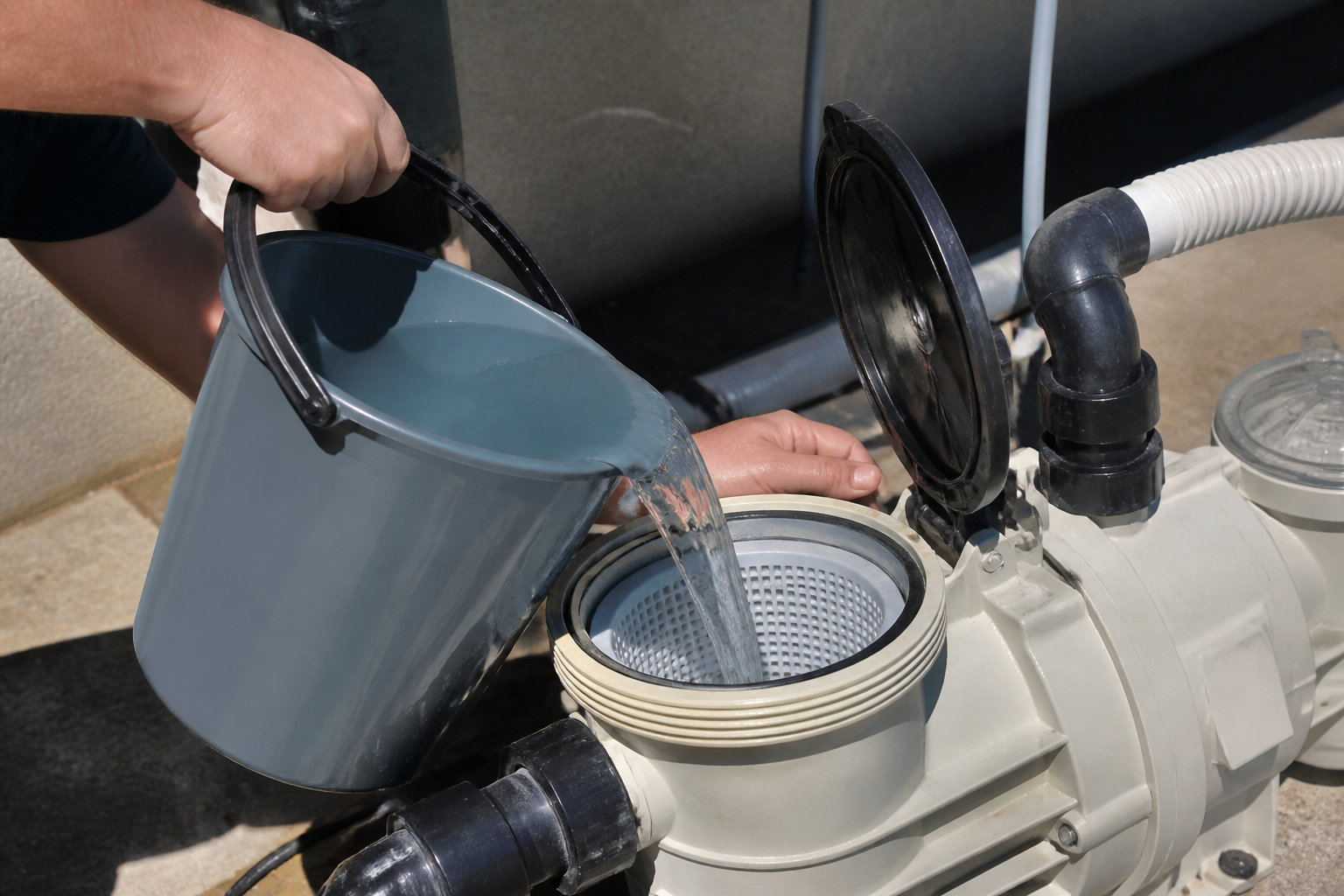

Remplir le préfiltre et chasser les poches d’air
Versez de l’eau claire dans le préfiltre. Le moteur ne doit jamais tourner à sec pour protéger les joints. Cette étape lubrifie la garniture mécanique immédiatement. C’est le secret d’un démarrage réussi.
Ouvrez les vannes d’aspiration pour libérer l’air. Les bulles doivent s’échapper vers le filtre. Suivez ces étapes pour amorcer une pompe de piscine sans risque.
Vérifiez le joint du couvercle avant fermeture. Un grain de sable suffit à créer une prise d’air. Serrez manuellement pour ne pas fendre le plastique transparent.
- Ouvrir les vannes d’aspiration
- Remplir le panier d’eau
- Graisser le joint
- Refermer sans outil
- Allumer la pompe
Contrôler les fuites et la pression de service
Observez le manomètre du filtre. L’aiguille doit monter en zone verte rapidement. Une pression stable confirme que l’eau circule. Si elle reste à zéro, coupez l’alimentation immédiatement.
Inspectez les raccords avec un chiffon sec. Le moindre suintement devient visible sur le PVC. Un simple resserrage suffit souvent à régler le problème.
Écoutez le moteur au démarrage. Un sifflement indique une prise d’air sur l’aspiration. Pour un entretien optimal, consultez notre guide sur le nettoyage automatique du bassin.
Réussir l’installation d’une pompe de piscine exige un emplacement stable à 3,50 mètres du bassin, une étanchéité hydraulique parfaite et un raccordement électrique conforme à la norme NF C15-100. Protégez votre moteur dès maintenant pour garantir une filtration optimale. Profitez sereinement d’une eau cristalline tout l’été.
FAQ
Quelle est la distance réglementaire pour l’installation d’une pompe de piscine ?
Selon la norme NF C15-100, la pompe doit être positionnée à une distance minimale de 3,50 mètres du bassin. Cet éloignement permet de protéger les équipements électriques contre les projections d’eau accidentelles et de garantir la sécurité des baigneurs.
Comment assurer l’étanchéité des raccords hydrauliques de la pompe ?
L’étanchéité des jonctions filetées s’obtient par l’application de ruban téflon sur les filetages mâles, en effectuant plusieurs tours dans le sens du vissage. Pour les tubes en PVC rigide, l’utilisation d’une colle spécifique pour PVC est indispensable après avoir nettoyé les surfaces de contact.
Quelle protection électrique est obligatoire pour brancher une pompe ?
Le circuit d’alimentation doit impérativement intégrer un disjoncteur différentiel de haute sensibilité (30 mA). Ce dispositif de sécurité coupe instantanément le courant en cas de défaut d’isolement, prévenant ainsi tout risque d’électrocution.
Quelle section de câble choisir pour l’alimentation du moteur ?
Le choix de la section dépend de la puissance du moteur et de la distance avec le tableau électrique. Pour une installation standard de moins de 20 mètres, une section de 1,5 mm² ou 2,5 mm² est généralement utilisée. Il est recommandé d’utiliser du câble de type H07RN-F pour sa résistance à l’humidité.
Comment réussir l’amorçage de la pompe lors du premier démarrage ?
L’amorçage nécessite de remplir manuellement le panier du préfiltre avec de l’eau claire avant de refermer le couvercle. Il faut ensuite ouvrir les vannes d’aspiration et de refoulement pour chasser l’air. Faire tourner une pompe à sec peut endommager irrémédiablement les joints et la garniture mécanique.
Comment réduire le bruit et les vibrations de la filtration ?
L’installation de silentblocs en caoutchouc sous le socle de la pompe permet d’absorber les ondes mécaniques. L’utilisation de raccords souples ou de manchons en caoutchouc sur les tuyauteries d’entrée et de sortie limite également la propagation des nuisances sonores dans le local technique.
Est-il nécessaire d’installer des vannes d’arrêt sur le circuit ?
Placer des vannes d’isolement sur les lignes d’aspiration et de refoulement est fortement recommandé. Ces dispositifs permettent d’isoler la pompe pour nettoyer le préfiltre ou effectuer des opérations de maintenance sans avoir à vider le bassin ou perdre la pression du système.
Les vérifications à faire avant de brancher une pompe de piscine
Avant toute intervention, commencez par identifier précisément la pompe, sa puissance, sa tension d’alimentation et les préconisations du fabricant. Une pompe de filtration travaille dans un environnement humide : le branchement ne doit donc jamais être improvisé. Coupez l’alimentation générale, vérifiez l’état du câble, du coffret, des raccords et du disjoncteur différentiel. Si un élément semble chauffé, oxydé ou bricolé, mieux vaut arrêter l’installation et demander un avis professionnel.
Le local technique doit rester ventilé, accessible et protégé des projections directes. La pompe doit être posée sur un support stable, à l’abri des inondations, avec suffisamment d’espace pour ouvrir le préfiltre et intervenir sur les unions. Un branchement propre est aussi un branchement facile à contrôler : évitez les rallonges temporaires, les multiprises et les câbles qui traînent au sol.
Protection électrique et sécurité
La sécurité repose sur trois points : une ligne adaptée, une protection différentielle et une mise à la terre efficace. La puissance de la pompe détermine le calibre nécessaire, mais l’environnement piscine impose une exigence supplémentaire. Un dispositif différentiel haute sensibilité est indispensable pour limiter les risques en cas de défaut d’isolement. Le coffret doit aussi être compatible avec les volumes de sécurité autour du bassin et installé hors des zones exposées.
Si vous remplacez une ancienne pompe, ne reprenez pas automatiquement l’ancien câblage. Les sections de câble, les protections et les connexions peuvent avoir été dimensionnées pour un autre appareil. Profitez du remplacement pour vérifier que l’ensemble correspond bien à l’usage actuel : filtration quotidienne, horloge, éventuel asservissement au chauffage, électrolyseur ou robot hydraulique.
Amorçage et premiers essais
Une fois le branchement validé, remplissez le préfiltre d’eau, ouvrez les vannes nécessaires et assurez-vous que le circuit hydraulique est prêt. La pompe ne doit pas tourner à sec : quelques secondes peuvent suffire à détériorer la garniture mécanique. Lancez ensuite un essai court, observez le bruit, les vibrations, la pression au manomètre et la présence éventuelle de bulles dans le panier.
Après quelques minutes, contrôlez les raccords, le couvercle de préfiltre et la température du moteur. Une pompe qui force, disjoncte ou se désamorce indique un problème à corriger avant de poursuivre. Dans le doute, coupez l’alimentation et reprenez les vérifications une par une.
Erreurs fréquentes à éviter
- Brancher la pompe sur une rallonge non adaptée à l’extérieur.
- Oublier la protection différentielle ou la mise à la terre.
- Lancer la pompe sans eau dans le préfiltre.
- Fermer une vanne essentielle pendant les essais.
- Changer la puissance de pompe sans vérifier le filtre et les canalisations.
Pour une installation durable, notez la date de mise en service, la référence de la pompe et les réglages de filtration. Ces informations facilitent les prochains entretiens et permettent de diagnostiquer plus vite une baisse de débit ou un bruit inhabituel.
