Le clapet anti retour piscine agit comme une vanne unidirectionnelle indispensable pour sécuriser les équipements hydrauliques contre les reflux accidentels. Une installation dépourvue de ce dispositif expose la pompe à chaleur et l’électrolyseur à des retours d’eau acide ou surchargée en produits chimiques dès l’arrêt de la filtration.
L’absence de protection entraîne souvent un désamorçage systématique de la pompe et une usure prématurée des composants techniques. Cet article détaille les critères de sélection, les étapes de pose sur tuyauterie PVC et les méthodes d’entretien pour garantir la longévité de votre circuit.
- Fonctionnement du clapet anti retour piscine et protection hydraulique
- Sélection du modèle selon la configuration technique
- Installation du dispositif sur la tuyauterie PVC
- Entretien régulier et résolution des dysfonctionnements

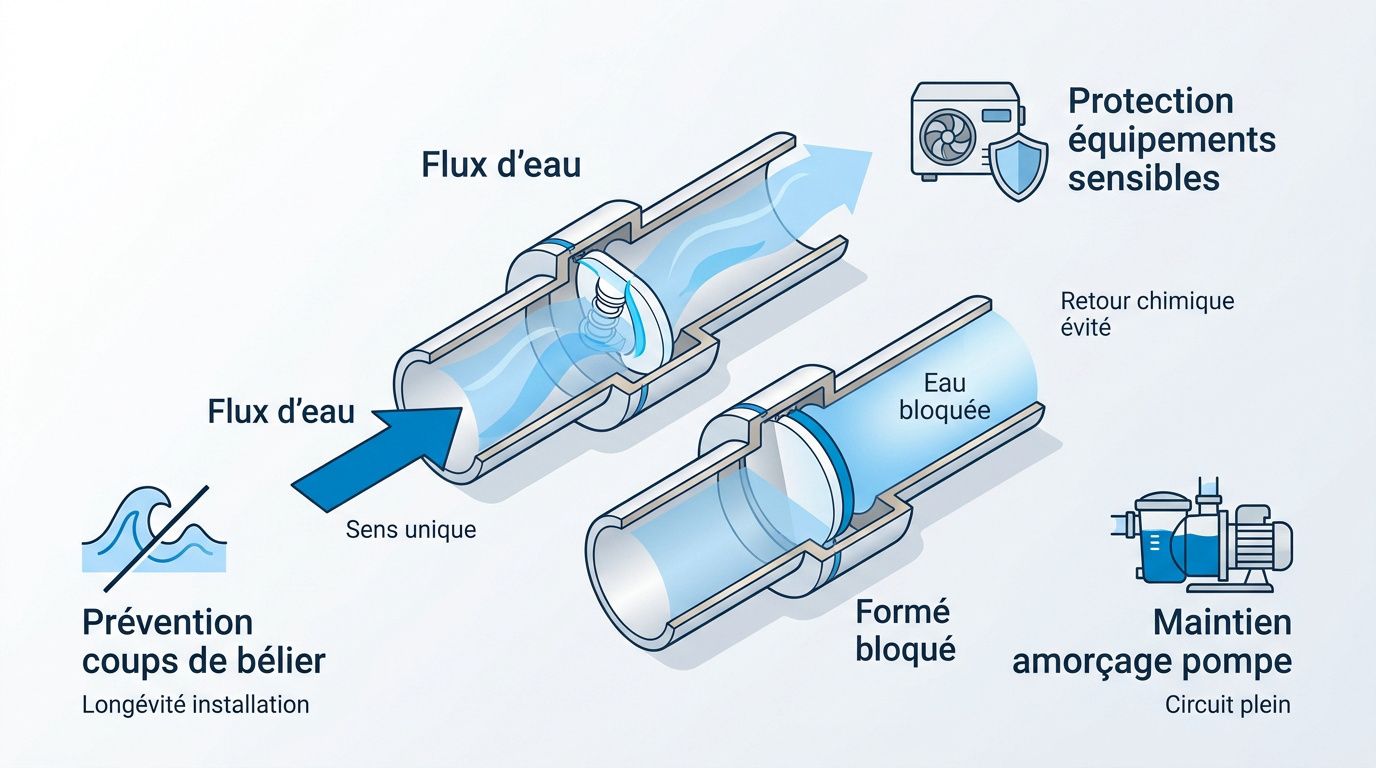

Fonctionnement du clapet anti retour piscine et protection hydraulique
Le clapet anti-retour impose un sens unique à l’eau, protégeant les électrolyseurs et pompes à chaleur contre les retours de produits chimiques. Il maintient l’amorçage du circuit de filtration, évitant ainsi les désamorçages de pompe.
Le clapet anti retour piscine prévient le reflux chimique vers les équipements sensibles et neutralise les effets destructeurs des coups de bélier.
Rôle de barrière unidirectionnelle pour les équipements sensibles
Le mécanisme repose sur une fermeture automatique simple. Dès que la pompe s’arrête, un battant ou un ressort bloque instantanément tout reflux d’eau vers le bassin.
Cette barrière protège la pompe à chaleur et l’électrolyseur contre les concentrations stagnantes de chlore. Le clapet évite ces retours acides corrosifs vers votre matériel.
Considérez cet accessoire comme un pilier de la filtration piscine. Son installation garantit l’intégrité de vos équipements de traitement sur le long terme.
Maintien de l’amorçage et gestion des variations de pression
Le clapet conserve la colonne d’eau dans les tuyaux. Sans lui, l’eau redescend vers le bassin à l’arrêt, forçant la pompe lors du redémarrage suivant.
Consultez notre guide pour savoir comment amorcer une pompe piscine et sécuriser votre circuit hydraulique contre les pannes d’aspiration.
Ce dispositif amortit aussi les coups de bélier. Il protège les collages et tuyaux PVC des variations brutales de pression dans toute l’installation.
Cette stabilité prolonge la durée de vie des joints. Elle apporte également un gain de confort acoustique notable durant les cycles de filtration quotidiens.
Sélection du modèle selon la configuration technique
Après avoir compris son utilité, il faut maintenant choisir le matériel adapté à votre plomberie.
Comparaison entre clapets à ressort et modèles à battant
Évaluer l’impact sur les pertes de charge est indispensable. Le clapet à ressort offre une résistance plus forte que le battant. Il demande une pompe avec une pression résiduelle suffisante pour vaincre la force mécanique interne.
Le modèle à battant est idéal pour les circuits gravitaires. Il s’ouvre plus facilement sous un faible débit d’eau grâce à son volet mobile. Cela permet d’identifier le type adapté aux faibles pressions.
Le choix des modèles dépend de votre puissance de filtration. Une installation mal calibrée risque de fatiguer inutilement votre moteur. Vérifiez donc toujours la compatibilité hydraulique avant l’achat final.
Critères de dimensionnement et résistance des matériaux
Déterminer le diamètre est la première contrainte technique. La majorité des piscines utilisent du 50 mm. Les gros débits exigent du 63 mm pour circuler sans contrainte.
Vérifier la compatibilité des joints EPDM est crucial. Ils résistent parfaitement aux traitements chimiques courants. Cela garantit l’étanchéité du circuit sur le long terme.
| Diamètre | Type de pompe | Usage recommandé |
|---|---|---|
| 50 mm | Débit standard | Piscines classiques |
| 63 mm | Haut débit | Grands bassins |
| Spécifique | Petite puissance | Hors-sol |
Le PVC-U garantit la pérennité du montage. Ce matériau supporte les variations de température et les UV. C’est le standard pour une installation durable, robuste et sans fuite.
Installation du dispositif sur la tuyauterie PVC
Une fois le bon modèle en main, la pose demande une précision chirurgicale pour garantir l’étanchéité.
Positionnement stratégique et respect du sens de flux
Identifier la zone de montage est la première étape. Le clapet anti retour piscine se fixe sur le refoulement. Placez-le impérativement après le filtre pour éviter l’encrassement du mécanisme.
Observez attentivement la flèche gravée sur le corps en PVC. Elle symbolise le sens de circulation de l’eau. Une erreur d’orientation bloquerait totalement le passage du flux liquide.
- Placer après la pompe
- Respecter la flèche
- Laisser de l’espace pour le démontage
- Vérifier l’accès visuel
Cette installation protège vos équipements sensibles. Elle sécurise notamment votre chauffage de piscine contre les retours d’eau acide ou les reflux imprévus.

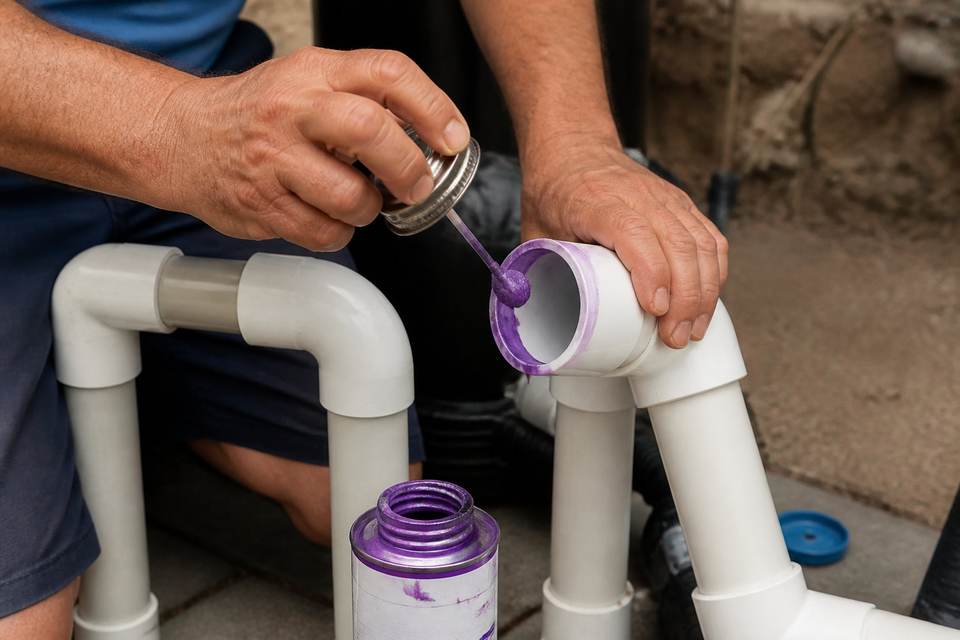

Technique de raccordement par collage et erreurs de pose
Utilisez exclusivement de la colle PVC pression. Les zones de contact doivent être décapées soigneusement. L’emboîtement s’effectue d’un geste rapide, sans rotation des pièces.
Vérifiez le sens de la flèche avant collage. Évitez tout excès de colle qui pourrait couler et gripper définitivement le clapet interne.
Dosage modéré du solvant obligatoire. Un surplus interne risque de figer le battant ou le ressort. Cela condamnerait le fonctionnement de votre accessoire de sécurité.
Consultez les accessoires de pose spécialisés. Le choix du solvant détermine la tenue mécanique du réseau.
Patience pour la mise en charge. Attendez 24 heures complètes avant de relancer la filtration.
Entretien régulier et résolution des dysfonctionnements
Même bien installé, un clapet peut s’encrasser ou s’user avec le temps, nécessitant une surveillance.
Diagnostic d’un clapet bloqué ou présentant une fuite
Repérer les bruits suspects. Un claquement sec indique souvent un ressort fatigué. Une chute de débit peut signaler un blocage partiel.
Tester l’étanchéité à l’arrêt. Si l’eau repart vers le bassin, le clapet ne ferme plus. C’est le signe d’une impureté coincée.
Maintenir un bon équilibre de l’eau évite le tartre sur le clapet. Une eau bien réglée protège ainsi les mécanismes internes.
Vérifier les fuites externes. Un suintement au niveau du collage impose souvent le remplacement de la pièce entière.

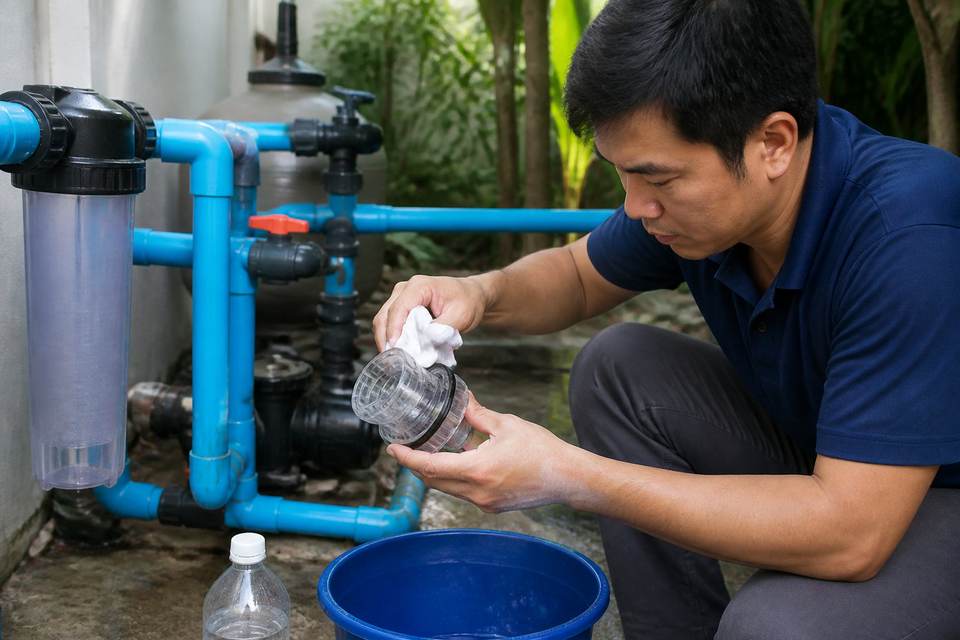

Nettoyage du mécanisme et précautions pour l’hivernage
Retirer les dépôts calcaires. Le tartre entrave la mobilité du battant. Un trempage dans du vinaigre blanc redonne souvent une seconde jeunesse au mécanisme.
Utilisez du vinaigre blanc pour détartrer le mécanisme du clapet. Appliquez de la graisse silicone sur les joints si le modèle est démontable.
Vidanger pour l’hivernage. L’eau stagnante dans le clapet peut geler et fendre le corps en plastique. C’est une erreur classique et coûteuse.
Voici les points de contrôle essentiels :
- Détartrage annuel
- Vidange hivernale
- Vérification du joint
- Test de ressort
Graisser légèrement les joints si le modèle est démontable. Utilisez exclusivement de la graisse silicone.
Ce dispositif unidirectionnel sécurise vos équipements contre les reflux chimiques et maintient l’amorçage du circuit. Installez votre clapet anti-retour de piscine dès maintenant pour éviter des réparations coûteuses sur votre pompe à chaleur. Un entretien régulier garantit une filtration performante et durable. Protégez votre installation pour une baignade sereine.
FAQ
Pourquoi installer un clapet anti-retour sur un circuit de piscine ?
Le clapet anti-retour agit comme une vanne unidirectionnelle indispensable pour protéger vos équipements. Il empêche le reflux de l’eau vers la pompe ou le filtre lors de l’arrêt du système, évitant ainsi que les produits chimiques concentrés ne stagnent dans des appareils sensibles comme l’électrolyseur ou la pompe à chaleur.
Ce dispositif maintient également la colonne d’eau dans les canalisations, ce qui facilite l’amorçage de la pompe au redémarrage. En stabilisant le flux, il prévient les coups de bélier et réduit l’usure prématurée des joints et des tuyaux PVC.
Où doit-on placer le clapet anti-retour dans l’installation ?
Le positionnement stratégique se situe généralement sur la conduite de refoulement, après le système de filtration. Pour une efficacité maximale, il doit être installé après le filtre afin de rester exempt de débris qui pourraient entraver son mécanisme de fermeture.
Il est impératif de respecter le sens du flux indiqué par une flèche sur le corps du clapet. Pour les modèles à battant, une pose horizontale avec l’axe de charnière vers le haut est recommandée pour permettre à la gravité d’assister la fermeture.
Comment choisir entre un clapet à ressort et un modèle à battant ?
Le choix dépend de la configuration de votre pression hydraulique. Le clapet à ressort assure une fermeture rapide et étanche même à basse pression, mais il génère une perte de charge plus importante. Il est idéal pour sécuriser des injections de produits chimiques.
Le modèle à battant offre moins de résistance au passage de l’eau, ce qui est préférable pour les circuits privilégiant le débit. Cependant, il nécessite souvent une installation horizontale stricte pour fonctionner correctement sous l’effet de la pesanteur.
Quels sont les signes d’un clapet anti-retour défaillant ?
Un dysfonctionnement se manifeste souvent par un désamorçage fréquent de la pompe ou par une baisse anormale du niveau d’eau du bassin vers le bac tampon à l’arrêt. Des bruits de claquement ou des vibrations inhabituelles peuvent aussi signaler un ressort fatigué ou un battant obstrué.
L’accumulation de tartre ou la présence de petits débris sont les causes principales de blocage. Si l’étanchéité n’est plus assurée, l’eau circule librement dans les deux sens, rendant le dispositif inutile pour la protection de vos équipements.
Comment entretenir efficacement son clapet anti-retour ?
Un entretien régulier consiste à vérifier l’absence de dépôts calcaires sur le mécanisme mobile. Un détartrage annuel au vinaigre blanc permet de redonner de la mobilité au battant ou au ressort. Pour les modèles démontables, un léger graissage des joints à la graisse silicone est préconisé.
Lors de l’hivernage, il est crucial de vidanger le corps du clapet. L’eau stagnante pourrait geler, provoquant la rupture du plastique PVC-U. Un test manuel du ressort et une inspection visuelle de l’état des joints garantissent la pérennité de l’installation.
