Le marché des équipements de piscine propose des solutions de filtration de plus en plus performantes, mais le pilotage de ces systèmes repose toujours sur un composant central unique. La vanne 6 voies permet de réguler l’ensemble des flux hydrauliques et d’assurer la maintenance du filtre à sable via une interface de commande simplifiée.
Une mauvaise manipulation de la poignée ou un joint défectueux peuvent rapidement paralyser votre installation de baignade. Cet article détaille le fonctionnement de chaque position et vous guide pour diagnostiquer les pannes afin d’optimiser la longévité.
- Vanne 6 voies : pilotage central de la filtration
- 6 positions de réglage : fonctions et usages précis
- Pourquoi ma vanne fuit-elle ? : diagnostic des pannes
- Critères de choix : sélectionner un modèle compatible
- Procédure de remplacement : installer une nouvelle vanne

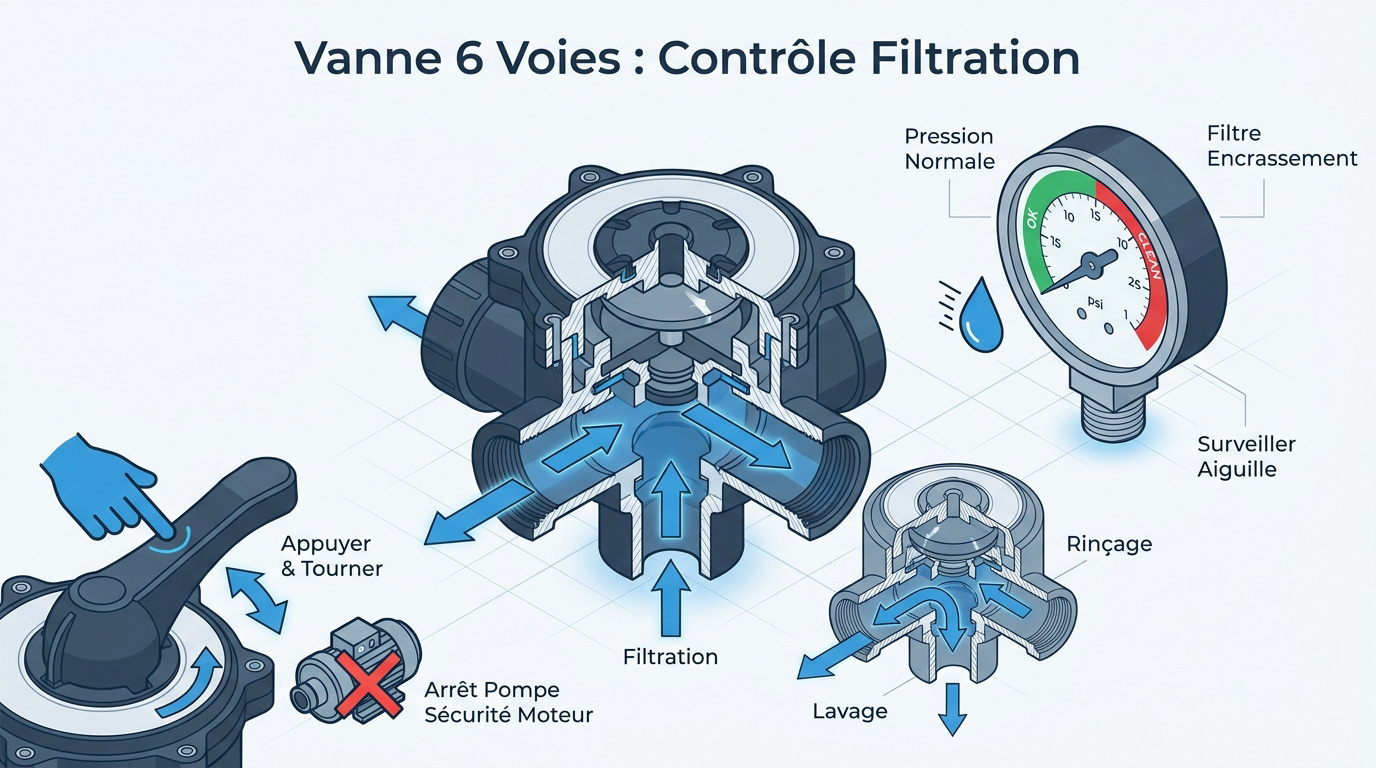

Vanne 6 voies : pilotage central de la filtration
La vanne 6 voies régule le flux hydraulique via des positions clés comme la filtration ou le lavage. Son pilotage repose sur la surveillance du manomètre, indicateur précis de l’encrassement du média filtrant.
Le bon fonctionnement de cet organe central dépend de votre capacité à interpréter les signaux du manomètre pour intervenir au bon moment.
Rôle du manomètre dans le contrôle de la pression
Le manomètre est le tableau de bord du filtre. Une hausse de 0,2 ou 0,3 bar par rapport à la référence indique un filtre encrassé. Surveillez l’aiguille régulièrement pour anticiper le lavage.
L’interprétation des zones colorées facilite le diagnostic. Le vert confirme un débit optimal alors que le rouge impose un nettoyage immédiat. Une pression basse indique souvent une pompe désamorcée.
Maintenir une pression adéquate garantit la pureté de l’eau. Un filtre à sable propre évite la prolifération des impuretés. Le lien entre pression et propreté est direct.
Sécurité moteur et manipulation de la poignée
Ne manipulez jamais la poignée quand la pompe tourne. La pression hydraulique peut arracher le joint étoile. Cela provoque des fuites internes immédiates et compromet gravement la filtration.
Appuyez fermement sur la poignée avant de la tourner. Relâchez doucement une fois dans l’encoche choisie. Ce geste préserve les ressorts et le boisseau de la vanne durablement.
Coupez toujours l’alimentation de la pompe de filtration avant chaque action. L’arrêt électrique total est indispensable pour protéger les composants internes de votre installation.

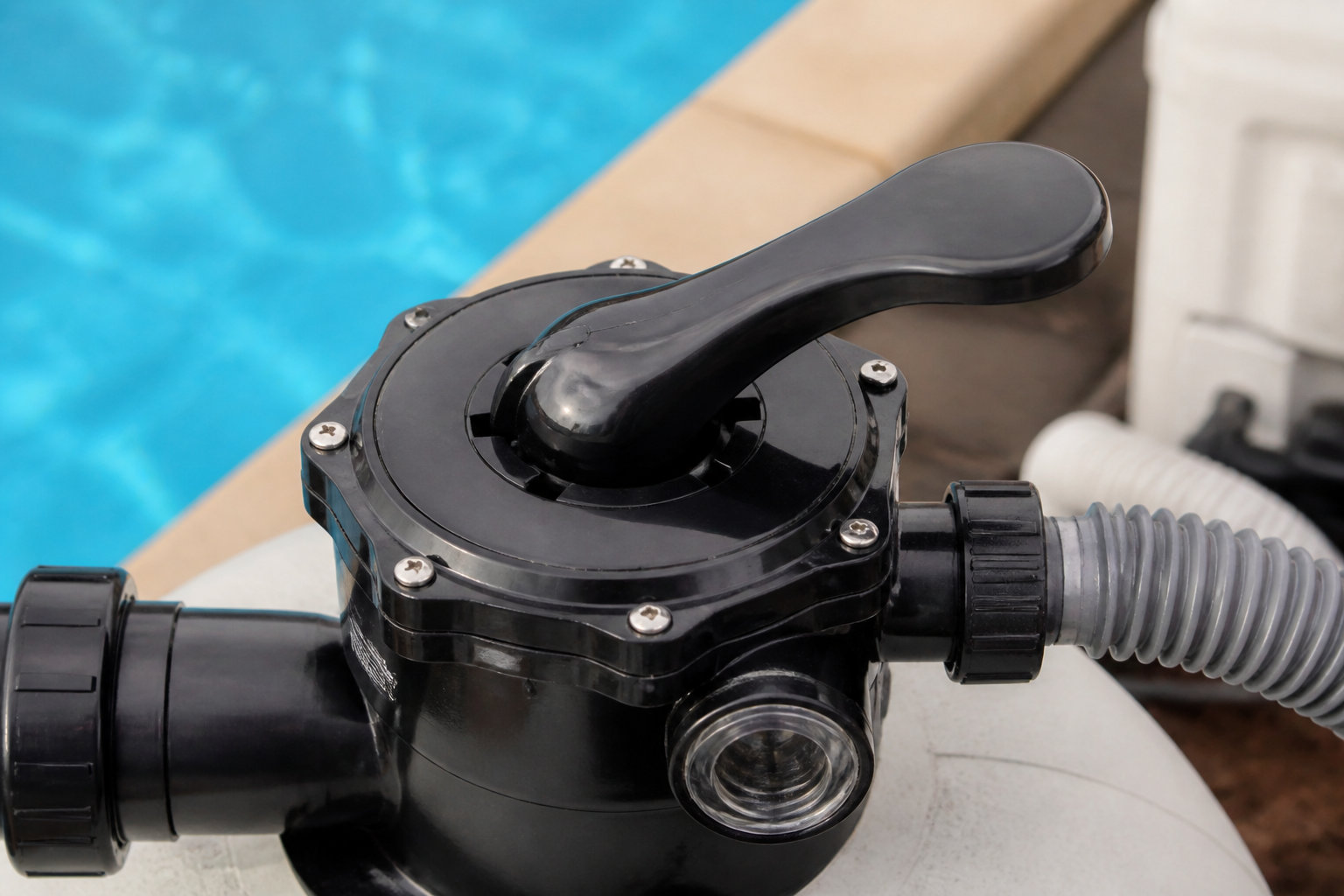

6 positions de réglage : fonctions et usages précis
Après avoir compris l’importance de la manipulation sécurisée, détaillons maintenant les modes spécifiques qui permettent de gérer l’eau au quotidien.
Modes filtration et circulation pour l’usage quotidien
La filtration est le mode par défaut. L’eau traverse le sable de haut en bas. Les impuretés restent piégées dans le média. L’eau ressort propre.
La circulation court-circuite le filtre. L’eau circule sans passer par le sable. C’est idéal pour mélanger les produits de traitement rapidement. Cela soulage aussi la pression du système.
Utilisez ce mode lors de l’ajout de floculant piscine. Cela assure une dispersion optimale du produit dans le bassin.
Cycles de lavage et rinçage du média filtrant
Le lavage, ou backwash, inverse le courant. L’eau soulève le sable pour évacuer les saletés vers l’égout. L’opération dure environ deux à trois minutes. Observez le témoin de turbidité.
Le rinçage suit toujours le lavage. Il replace le sable correctement dans la cuve. Il évite que des résidus ne repartent dans le bassin. Trente secondes suffisent généralement.
- Arrêt pompe
- Lavage
- Arrêt pompe
- Rinçage
- Filtration
Vidange et fermeture du circuit hydraulique
La position égout vide le bassin directement. Elle est utile pour baisser le niveau après un orage. On l’utilise aussi pour aspirer des algues mortes au fond. L’eau ne sature pas le filtre ainsi.
La position fermée isole totalement le filtre. Elle sert uniquement lors de la maintenance. Ne démarrez jamais la pompe sur ce mode sous peine de dommages.
Pour surveiller la quantité retirée, utilisez notre calculette de volume. Vous éviterez ainsi de vider inutilement trop d’eau traitée.
Pourquoi ma vanne fuit-elle ? : diagnostic des pannes
Malgré une utilisation correcte, des fuites peuvent apparaître, signalant souvent un besoin de maintenance sur les composants internes.

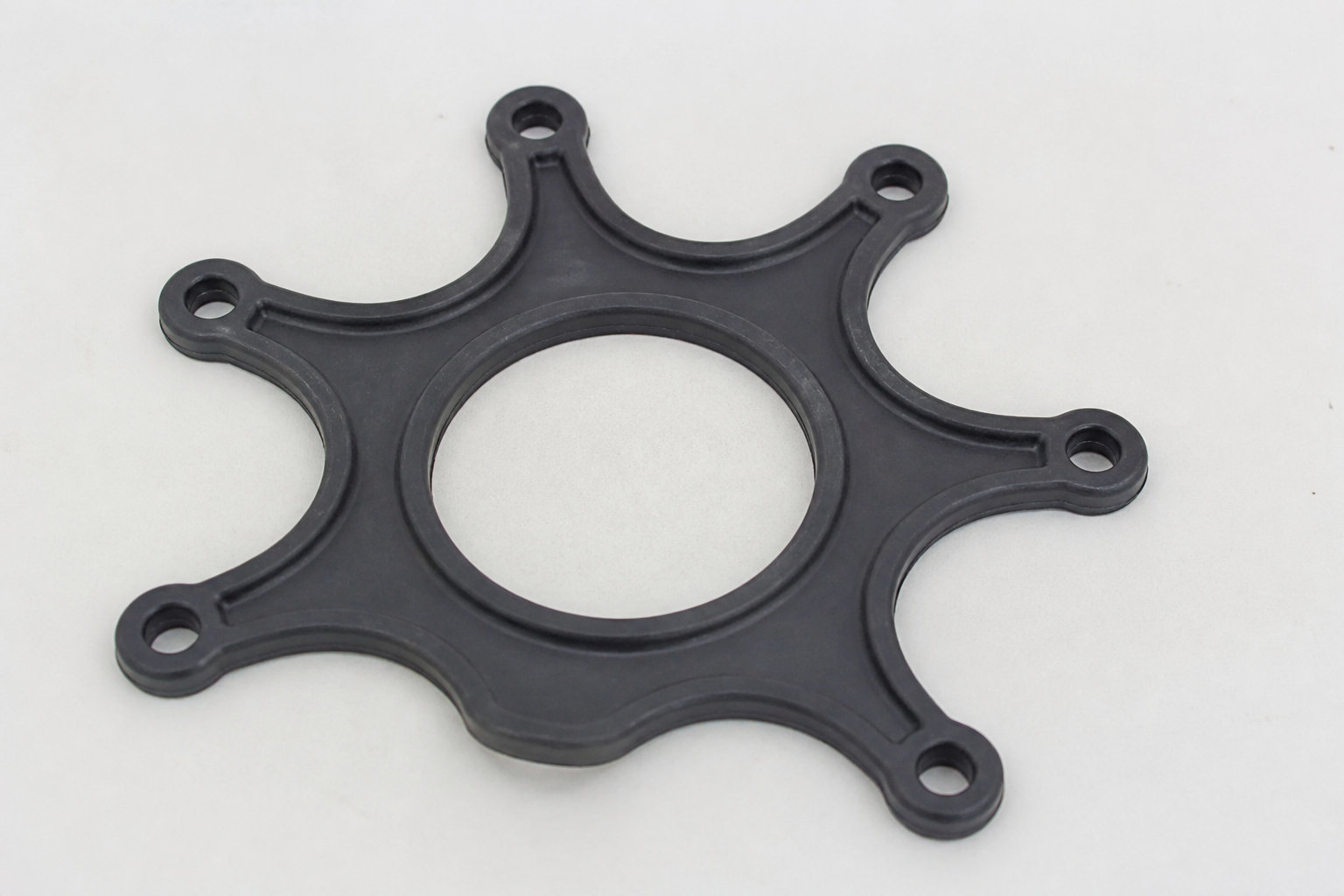

Usure du joint étoile et fuites par l’égout
Une fuite par l’égout en mode filtration indique souvent un joint étoile décollé ou usé. C’est un signe clair.
Ce joint assure l’étanchéité entre les compartiments. S’il est pincé, l’eau s’échappe vers la sortie égout. C’est la panne la plus fréquente sur les vannes multivoies.
| Symptôme | Cause probable | Solution |
|---|---|---|
| Fuite égout | Joint étoile | Remplacement du joint |
| Fuite couvercle | Joint torique | Graissage ou échange |
| Poignée dure | Calcaire | Nettoyage vinaigre blanc |
| Eau trouble | Sable sale | Lavage (Backwash) |
Fissures du corps et défaillance des joints toriques
Les fuites extérieures proviennent souvent du joint de couvercle. Le gel peut aussi fendre le corps en plastique. Inspectez visuellement les parois lors de la mise en route printanière.
Les micro-fissures sont parfois invisibles à l’arrêt. Elles suintent sous la pression de la pompe. Un remplacement complet est alors souvent préférable à une réparation de fortune.
Vous trouverez les pièces de rechange nécessaires pour restaurer l’étanchéité de votre matériel chez les spécialistes.
Entretien préventif et graissage au silicone
Lubrifiez les joints avec de la graisse silicone. N’utilisez jamais de produits à base de pétrole. Cela ferait gonfler et détruirait le caoutchouc rapidement. Faites-le une fois par an.
Le calcaire peut bloquer la rotation de la poignée. Un nettoyage au vinaigre blanc aide à dissoudre les dépôts. Cela prolonge la vie du mécanisme interne sans effort.
Pensez aussi à surveiller votre régulateur de pH car une eau mal équilibrée favorise l’entartrage de votre vanne 6 voies piscine.
Critères de choix : sélectionner un modèle compatible
Si la réparation est impossible, il faut choisir une nouvelle vanne en respectant des critères techniques très précis.
Distinction technique entre vannes Top et Side
La vanne Top se fixe sur le dessus du filtre. Elle est courante sur les petits bassins hors-sol. Elle simplifie l’installation mais limite l’accès au sable.
La vanne Side se branche sur le côté. On la trouve sur les filtres plus volumineux. Elle facilite grandement les opérations de maintenance interne.
Montage sur le dôme, idéale pour les locaux exigus et les piscines hors-sol.
Montage latéral, accès direct au média filtrant pour un entretien simplifié.
Vous pouvez consulter notre guide sur le filtre à sable pour comparer les configurations. C’est un point de départ utile.
Vérification des diamètres et générations de raccordement
Mesurez le diamètre des filetages avec précision. Les standards sont souvent 1,5 pouce ou 2 pouces. Une erreur de quelques millimètres rend l’installation impossible. Vérifiez aussi l’entraxe entre les ports d’entrée et de sortie.
Les fabricants changent parfois les moules selon les générations. Un modèle AstralPool Classic diffère d’une version New Generation. Vérifiez toujours la plaque signalétique.
Consultez les détails sur les tailles de raccordement pour éviter toute erreur. La précision est ici votre meilleure alliée.
Panorama des marques et rapports qualité-prix
Hayward et AstralPool dominent le marché. Leurs vannes sont robustes et les pièces détachées faciles à trouver. Racer propose des alternatives souvent plus économiques pour les budgets serrés.
Pentair offre des modèles haut de gamme très durables. Le choix doit dépendre de la fréquence d’utilisation de votre piscine. Investir dans la qualité évite des fuites précoces.
- Hayward
- AstralPool
- Pentair
- Racer
Procédure de remplacement : installer une nouvelle vanne
Une fois le bon modèle en main, l’installation demande de la rigueur pour garantir une étanchéité parfaite sur le long terme.
Préparation du circuit et démontage sécurisé
Coupez l’alimentation électrique de la pompe. Fermez toutes les vannes d’isolement du circuit. Ouvrez la purge d’air pour casser la pression résiduelle dans la cuve.
Dévissez les raccords unions avec une clé adaptée. Évitez de forcer sur la tuyauterie en PVC. Nettoyez soigneusement les anciens débris de téflon sur les filetages.
Pensez à dégager l’espace de travail. Utilisez une brosse et épuisette pour nettoyer les abords du filtre avant l’ouverture.

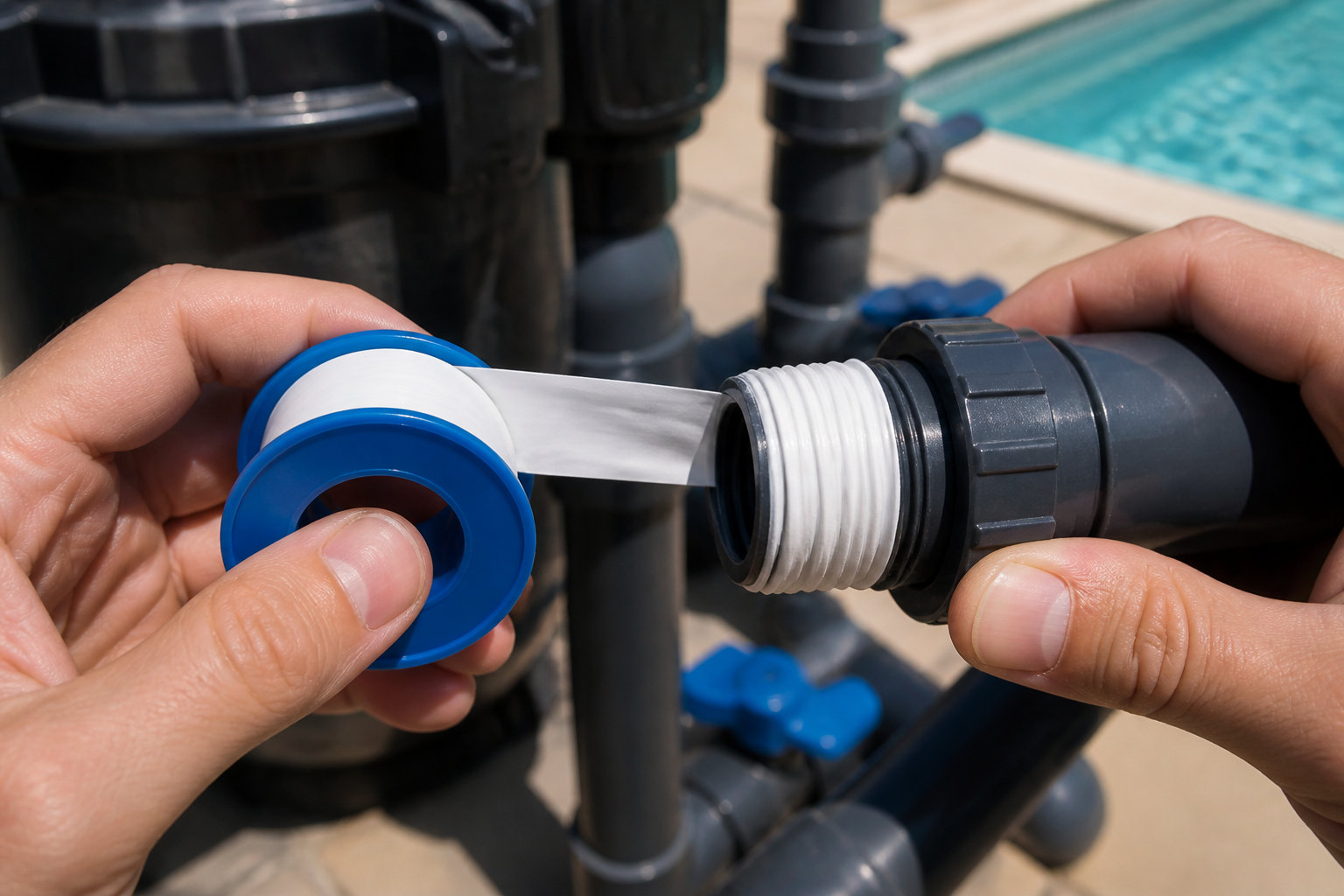

Raccordement hydraulique et étanchéité au téflon
Enroulez le ruban téflon dans le sens du filetage. Faites environ dix à quinze tours pour assurer l’étanchéité. Vissez les raccords à la main d’abord. Finissez avec un léger serrage à la clé.
Appliquez le ruban téflon dans le sens du filetage (10 à 15 tours). Serrez à la main, puis utilisez une clé légèrement pour ne pas fendre le corps en plastique.
Ne serrez pas trop fort pour ne pas fendre le plastique. Alignez bien les tuyaux avec les entrées correspondantes. La tension mécanique est l’ennemie des joints.
Voici le matériel nécessaire :
- Téflon
- Clé à sangle
- Chiffon
Remise en route et purge d’air du système
Rouvrez les vannes d’isolement doucement. Remplissez le préfiltre de la pompe si nécessaire. Démarrez le moteur en position filtration. Surveillez immédiatement l’apparition de gouttes d’eau.
Laissez l’air s’échapper par le manomètre ou la purge haute. Une fois que l’eau sort en continu, refermez la purge. Votre système est maintenant opérationnel et sécurisé.
Une fois terminé, effectuez une analyse de l’eau. Cela permet de vérifier que la circulation traite correctement votre bassin.
Maîtriser votre vanne multivoies garantit une eau saine et protège durablement vos équipements. Surveillez le manomètre, graissez les joints annuellement et coupez impérativement la pompe avant chaque manipulation. Agissez dès maintenant pour prévenir toute fuite coûteuse et assurez-vous une saison de baignade sereine et cristalline.
FAQ
Comment vérifier si ma vanne 6 voies est toujours opérationnelle ?
Pour s’assurer du bon fonctionnement de votre équipement, vérifiez que chaque position remplit sa fonction technique sans anomalie. Une baisse de pression inhabituelle lors de la filtration ou la présence de fuites d’eau persistantes sont des indicateurs de dysfonctionnement au niveau de la vanne ou des joints.
Procédez à une inspection complète du mécanisme. En cas d’usure manifeste des composants internes, le remplacement des pièces défectueuses est impératif pour maintenir l’intégrité de votre système hydraulique.
Quelle est la durée recommandée pour un cycle de lavage (backwash) ?
Le cycle de lavage doit durer généralement entre 2 et 3 minutes, selon le volume de votre filtre à sable. Il est crucial de ne pas excéder ce délai pour préserver l’efficacité du média filtrant et limiter la consommation d’eau.
Une fois le lavage terminé, arrêtez systématiquement la pompe avant de basculer en mode rinçage. Cette étape complémentaire doit durer environ 1 minute, pompe allumée, pour stabiliser le sable avant le retour en mode filtration.
Quelle procédure suivre en cas de fuite sur ma vanne multivoies ?
La première action consiste à inspecter l’état des joints d’étanchéité. Un graissage régulier avec un lubrifiant spécifique à base de silicone peut résoudre les problèmes de suintement mineurs et prévenir le dessèchement du caoutchouc.
Si la fuite persiste malgré l’entretien, vérifiez le serrage des raccords. Si ces mesures sont insuffisantes, le remplacement du joint étoile ou des raccords complets devient nécessaire pour stopper la déperdition d’eau.
Peut-on installer une vanne 6 voies sur un système autre qu’un filtre à sable ?
Ces vannes sont spécifiquement conçues pour les filtres à sable. Toutefois, elles peuvent être compatibles avec d’autres médias filtrants comme le verre ou certaines cartouches, selon la conception technique du fabricant.
Il est impératif de vérifier scrupuleusement la compatibilité hydraulique et mécanique avant toute tentative d’installation sur un équipement différent de la configuration d’origine.
Quelles sont les différences techniques entre une vanne Top et une vanne Side ?
La distinction majeure réside dans l’emplacement de montage sur le corps du filtre. La vanne Top se fixe sur le sommet du réservoir, une configuration fréquente pour les piscines hors-sol car elle optimise l’espace dans les locaux exigus.
La vanne Side est installée sur le flanc du filtre, facilitant ainsi l’accès interne pour le remplacement du sable. Ce modèle est le standard pour les piscines enterrées ou semi-enterrées, offrant une meilleure ergonomie de maintenance.
Comment réagir face à une poignée de vanne bloquée ?
Avant toute intervention, coupez l’alimentation électrique de la pompe. Inspectez le mécanisme pour détecter d’éventuels corps étrangers qui pourraient entraver le mouvement de la poignée ou du boisseau interne.
Appliquez un lubrifiant au silicone sur les joints et les axes mobiles pour restaurer la fluidité du mouvement. Si le blocage persiste, un démontage de la partie supérieure est nécessaire pour nettoyer ou remplacer les composants internes endommagés.
Est-il nécessaire de remplacer régulièrement sa vanne 6 voies ?
Une vanne bien entretenue est conçue pour durer plusieurs années. Cependant, des pièces d’usure comme la poignée, les ressorts ou les joints peuvent perdre en performance avec le temps, provoquant des fuites récurrentes.
Un entretien préventif annuel, incluant le graissage des joints et l’hivernage correct, prolonge significativement la durée de vie du matériel. Le remplacement complet n’est préconisé qu’en cas de défaillance structurelle ou de perte d’étanchéité majeure.
